金属波纹补偿器的原理及分类

返回列表 来源:腾旋 查看手机网址
扫一扫!金属波纹补偿器的原理及分类扫一扫!
浏览:- 发布日期:2021-03-22 10:54:31【

金属波纹补偿器是补偿器的一种,金属波纹补偿器采用奥氏体不锈钢材料或按用户要求的材料制造,具有优良的柔软性、耐蚀性、耐高温性(-235℃-450℃),耐高压性(最高为32MPA,在管路中可对任何方向进行连接,用以温度补偿和吸收振动,降低噪声,改变介质输送方向,消除管道间或管道与设备间的机械位移等,双法兰金属波纹软管对有位移,振动的各种泵阀等的柔性接头尤为适用。

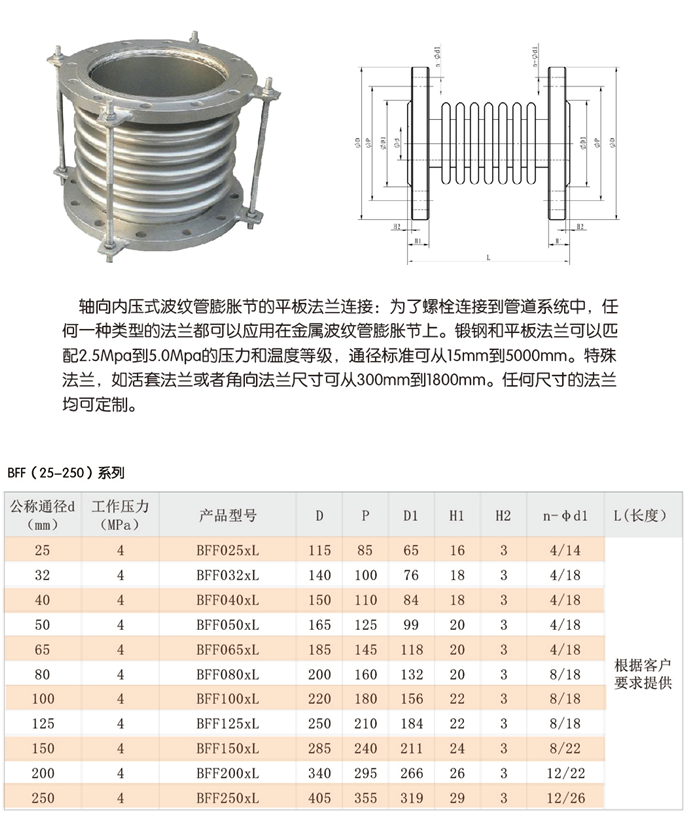

轴向内压式波纹管膨胀节的平板法兰连接:为了螺栓连接到管道系统中,任何一种类型的法兰都可以应用在金属波纹管膨胀节上。锻钢和平板法兰可以匹配2.5Mpa到5.0Mpa的压力和温度等级,通径标准可从15mm到5000mm.特殊法兰,如活套法兰或者向法兰尺寸可从300mm到1800mm.任何尺寸的法兰均可定制。

 2

金属波纹器的分类

金属波纹补偿器因其用途不同而选择不同的金属材料,因其材质不同,故所加工制作的金属波纹管性能以及用途也有所不同。

金属波纹补偿器使用的波纹管有两种,一种螺旋形波纹管,另一种是环形波纹补偿器。

1是螺旋形金属波纹管:

螺旋形金属波纹管是波纹呈螺旋状排布的管形壳体,在相邻的两波纹之间有一个螺旋升角,所有的螺纹都可通过一条螺旋线连接起来。

2环形金属波纹补偿器:

环形金属波纹补偿器是波纹呈闭合圆环状的管型壳体,波与波之间由圆柱环波纹串联而成。环形波纹管无缝管材或焊接管材加工成型。受加工方式制约,较之螺旋形波纹管,其单管长度通常较短。环形波纹

的优点是弹性好,刚度小。

金属波纹补偿器作为一种柔性耐压管件安装于液体输送系统中,用以补偿管道或机器,设备连接端的相互位移,吸引振动能量,能够起到减振,消音的作用,具有柔性好,质量轻,耐腐蚀,抗疲劳,耐高低温等多项特点。金属波纹管作为敏感元件,减震元件,补偿元件,密封元件,阀门元件及管路连接件,广泛应用于自动控制和测量仪表,真空技术,机械工业,电力工业,交通运输及原子能工业等领域。金属波纹管因其用途不同而选择不同的金属材料。因其材质不同,故所加工制作的金属波纹管性能及用途也有所不同。

以上是金属波纹补偿器的相关知识,如果你需要更详细的了解,请随时与腾旋科技联系,热情周到的服务将给你带来完美的体验!
