M系列高压力旋转接头/液压旋转接头如何选型-腾旋科技

返回列表 来源:腾旋 查看手机网址
扫一扫!M系列高压力旋转接头/液压旋转接头如何选型-腾旋科技扫一扫!
浏览:- 发布日期:2017-03-25 09:33:00【

M系列多通路旋转接头简述

       腾旋科技MR和MC系列旋转接头是专门应用于低速高压多种介质、多通路设备的旋转接头,ML系列旋转接头适用于中、高速高压多通路设备,M系列旋转接头主要应用于加工中心回转台、液压工作站、卷取机、转炉、大包回转台、液压机械、风力发电设备等。


M系列订货说明

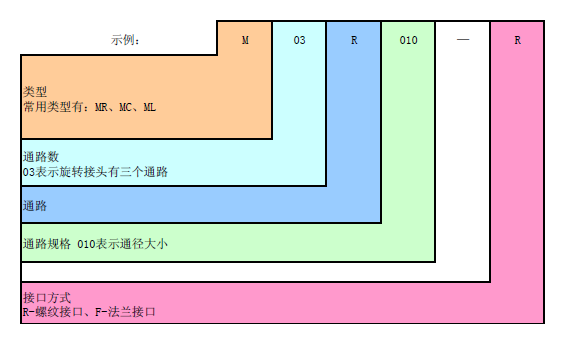

M型旋转接头订货说明

  1. MR和MC系列旋转接头产品特点:

1.两只宽大精密轴承支撑,运转平稳,轴承终生无需维护;

   最高工作转速与工作压力成反比且与密封介质粘度、密封件散热有关;

   转速10RPM以下时,最高工作压力可达30MPa;

2.采用进口专用密封件,保证了产品的使用寿命;

3.不锈钢轴经过特殊处理保证了稳定性;

4.壳体材质可根据不同工况选择由铝合金、不锈钢或黄铜制作;

5.排泄孔回流设计,防止泄露至外部;

6.可以根据客户工况、联接要求定制特殊产品;

MR型旋转接头—轴头螺纹连接

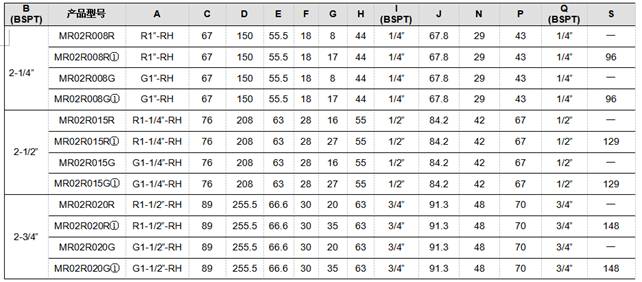

MR选型表螺纹

MR型旋转接头—轴头法兰连接

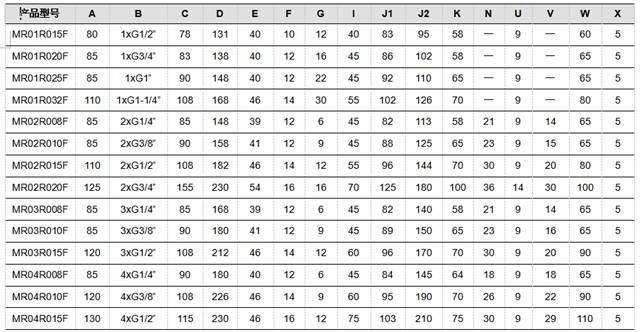

MR型选型表法兰

MR和MC系列旋转接头使用注意事项:

1.所标技术参数为最大值,并不能同时使用;

2.内部通道可能相互渗漏,注意不同流体的相容性,防止交叉污染;

3.工作流体、压力介质均应过滤后使用,过滤精度不低于10μm;

4.提供泄露孔,在正常工作状态下收集泄露油;

5.使用超过25Mpa压力时需咨询腾旋技术部;

6.由于转动扭矩相对较大,请注意止转装置的设置;



ML系列高速高压多通路旋转接头产品特点:

1.两只宽大高精度金属轴承支撑,运转平稳,轴承终生无需维护;

2.腾旋专用高速高压密封结构,无密封圈接触磨损,确保产品长期无故障运转;

3.高压高速密封结构具有较低的转动扭矩;

4.高压高速密封结构采用特殊间隙密封结构,高速运转时无摩擦热产生;

5.可拆卸衬套结构设计,降低45%维修成本;

6.转动扭矩不受工作压力和温度的影响;

8.排泄孔回流设计,防止泄漏至外部影响环境;

9.壳体材质可根据不同工况选择由铝合金、不锈钢或黄铜制作;

11.可以根据客户工况、联接需求定制特殊产品;

12.ML系列高速高压旋转接头泄漏量一般可控制在200ml/min以内;

ML型旋转接头—轴头螺纹连接(单通)

MR选型表螺纹

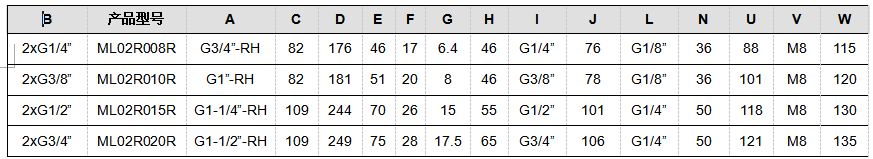

ML型旋转接头—轴头螺纹连接(双通)

ML选型表螺纹双通

ML型旋转接头—轴头法兰连接

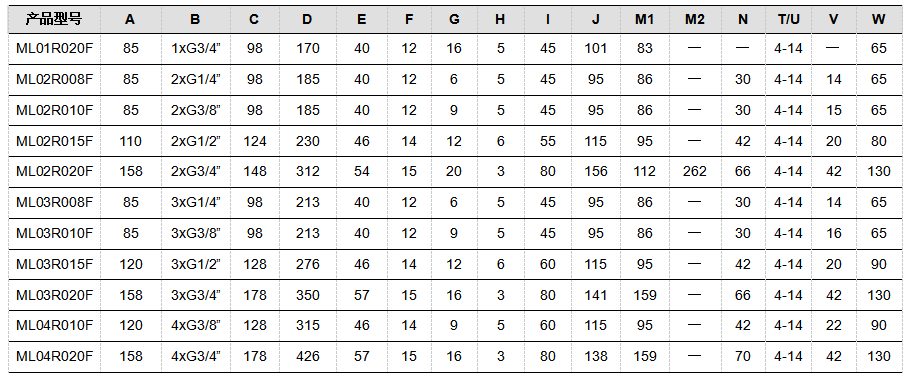

ML型选型表法兰

ML系列高速高压多通路旋转接头使用注意事项:

1.ML系列产品采用高速高压密封结构,回油孔在安装时必须使用油管连接至回油箱,同时保证回油管道不可以堵塞而形成压力;

2.所标技术参数都为最大值,并不能同时使用;

3.ML系列内部通道存在相互渗漏,应注意不同流体的相容性,防止交叉污染;

4.工作介质、流体均应过滤后使用,过滤精度不低于10μm;

5.液压系统需有压力自动调节器以补偿接头内部渗漏造成的压力损失;

6.温度的升高会降低液压油的粘度,造成内部泄漏量增大,在使用时需有冷却装置;

7.使用液压油以外其它介质时,需咨询腾旋技术部;


详情请咨询腾旋客服,免费电话:400-9955-837
