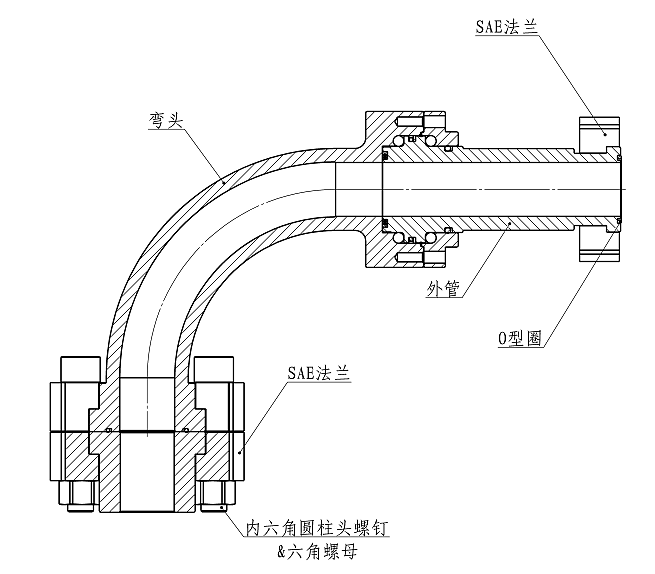

一、 剖视图；
二、 清理轴头；
注：①轴头要确保干净，无杂质和毛刺；
②通介质前先清理内部辊筒；

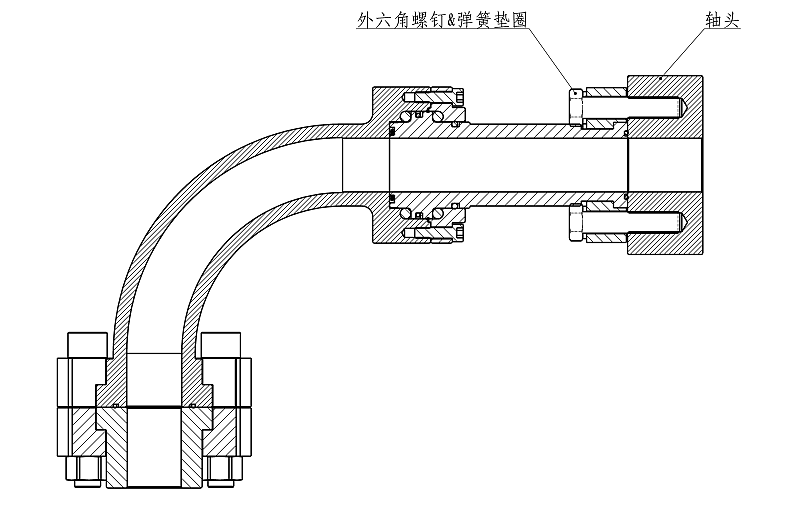

三、 将旋转接头与轴头连接；
注：对角旋紧螺丝，用力均匀；

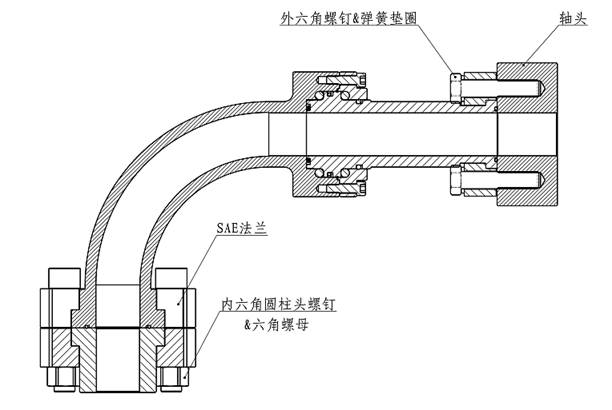

四、旋紧下方SAE法兰上的螺丝；对角均匀旋紧；

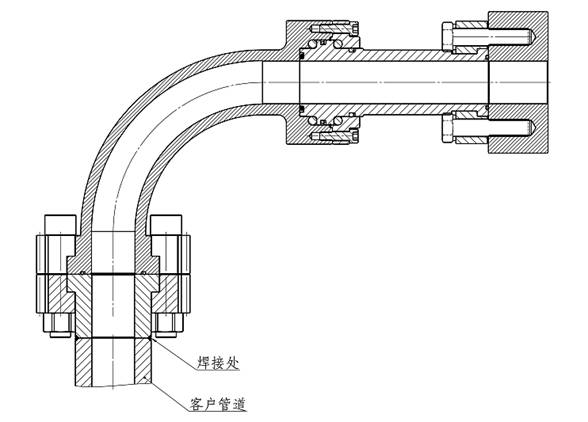

五、客户管道端与接头法兰焊管相焊接；
六、注意事项；
6.1 焊接管道时，要确保焊接好后管道不对接头有附加力，否则会导致密封面不能完全动密封；
6.2 焊接时候注意温度扩散对O型圈的影响，不要焊接过久；
6.3 注意流通介质的清洁度，不能保证需加过滤器；
6.4 定期往注油口加油；一季度至少一次；
6.5 接头存放不用时，要放在干燥的地方，轻拿轻放；
