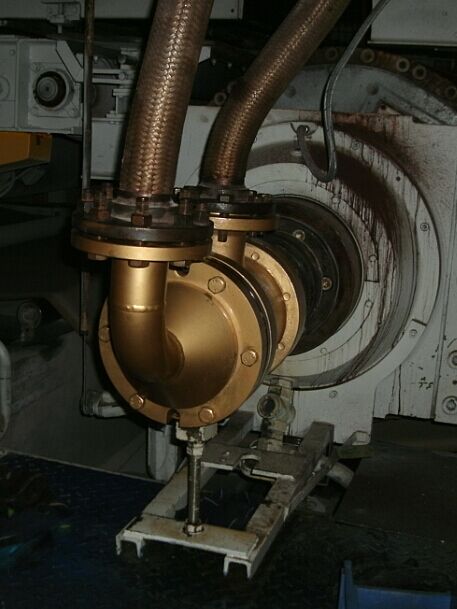

对于自支撑式旋转接头来说，多数旋转接头使用厂家将旋转接头的止转和承重吊装机构合二为一，根据设备布置的需要，旋转接头壳体上的止转承重孔或导向豁口，可以是轴向的也可以是径向的。常见的止转和承重机构如图。应特别注意的是，止转和承重机构只可止转和承重，绝对不能限制旋转接头的轴向移动，也不要限制接头的沿圆周的摆动。摩擦副磨损以后，由自动补偿系统予以补偿，旋转接头内装式密封设计在壳体的前端，磨损后只有壳体后退方可补偿，一般设计补偿量在10mm左右，若壳体不可后移，即止转卡住壳体，。密封件虽没失效，但旋转接头密封副磨损得不到补偿将泄漏。对于型号偏大的接头，由于自身重量的原因，随着机器的运行会下垂，密封环会形成椭圆形磨损，所以这时候附加的止转装置还起到承重的作用，因为接头有向下趋势时会被支撑装置反向作用，如图。所以机构设计的不合理也会导致接头不正常泄漏。
配置的金属软管应具有耐压、耐高温、减震功能，利于管道和旋转旋转接口有偏移时安装，同时金属软管连接应适应旋转接头的壳体位移要求。所以，金属软管要有合适的长度，保证金属软管安装后金属软管应处于松弛微弯状态，绝不能对接头产生拉力，如果是刚性连接则会限制旋转接头在运行过程中的自补偿能力。
