BQ型 导热油旋转接头安装说明-腾旋科技

2017-06-03 08:28:00

1、调整热油接头

尾盖和中盖可按 45°进行调整,将壳体调整至所需的位置;

先松开紧固螺钉;

调整位置关系;

结束后上紧所有螺丝(不能损坏扁平密封);

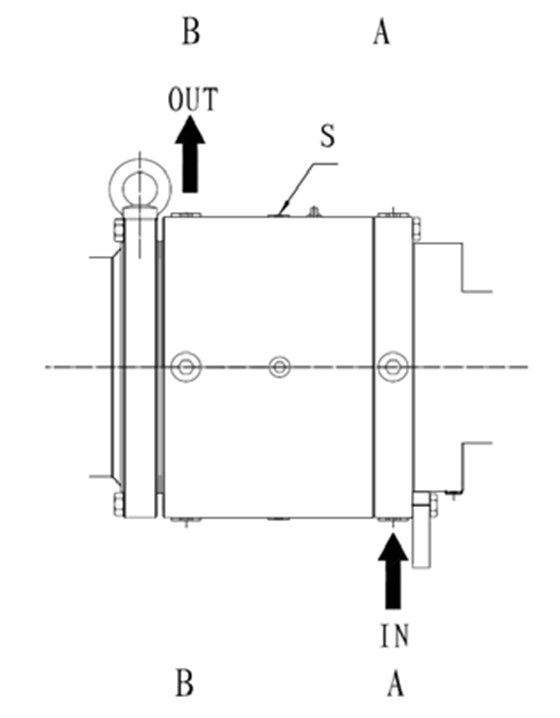

2、调整冷却油接头-仅 BQ

冷却油入口 IN可在 A-A面任何位置

在 B-B平面图中,冷却油口必须在最高点

在 S处配置轴承监控装置

BQ安装

3、调整泄油接头-仅 BQL

BQL系列旋转接头带泄油接口用于 B-B平面中密封处的泄漏引流至安全处:

如果旋转接头为水平安装,使用壳体底部连接接头排放漏油。保证有足够的水力坡度以便漏出的油不会回流。需要互换封闭塞。

如果旋转接头为垂直安装,可以使用任何壳体安装。

4、调整止转叉

用止转叉支承旋转接头;

根据设备止转装置,调整夹紧螺钉;

保证至少两颗螺丝压紧。

5、旋转接头与辊子的安装

将旋转接头安装到辊子:

如带 K法兰及内环,按图纸 A进行安装;

用 O圈密封、扁平密封或其他密封件进行密封;

清洁密封面,将密封件置入辊子内;扁平密封推荐用材料:带金属嵌件的纯石墨;

带内管的旋转接头:根据型号的不同,将内管旋入或插入旋转接头。

为了是安装更容易,建议松开弯头,注意不得损坏扁平密封;

用环头螺钉在悬挂点升起旋转接头并将其插入辊子的定心装置。带内管的接头型号:内管必须与旋转接头及辊子对准中心。如果有阻力,检查位置是否正确;跳动及轴向张力会导致旋转接头工作不正常。

注意:

在用扁平密封进行密封时,仅在旋转接头按 5.2节规定校准后才能将螺钉完全拧紧;


确保满足法兰和轴头面之间最小距离 H(H≥1mm),否则,密封件将发生泄漏,旋转接头及内管将会受损;

6、校准旋转接头

利用刻度盘及转动辊子调整校正同心度;

同心度允差在±0.1mm以内;

按合理扭矩上紧螺丝;

7、连接旋转接头

注意!过热会导致接头受损

严禁未配备冷却装置时操作 BQ等旋转接头!

严禁超过‘数据与尺寸’表中所规定的应用数据限值操作装置!

严禁旋转接头干转!

安装旋转接头壳体的防转装置。安装力矩监控或振动传感器以监控 S处轴承;

连接法兰 A1和 B1;

BQ:

按第 3.2节内容及冷却装置的安装说明书连接冷却回路;

连接冷却油进料管至接口 IN处,将冷却油回油管连接至接口 OUT处;

BQL:连接泄漏孔

过滤热油,密封的使用寿命极大限度取决于油中所含固体物质的浓度。
