盾构机土仓密封装置的结构示意图——腾旋科技

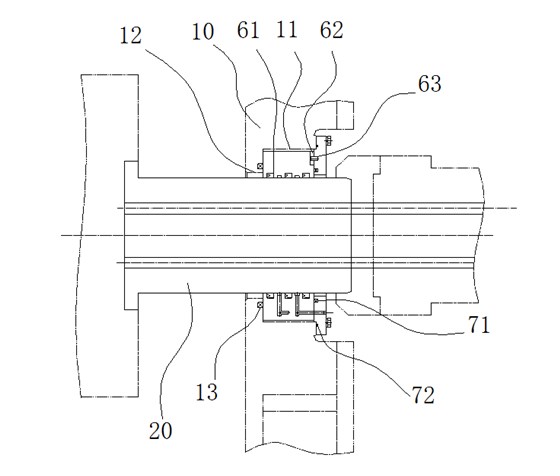

如图所示，土仓密封装置还包括浮动环60和盖板70，盾体10上设有安装槽11，安装槽11的槽底设有窗孔12，过渡轴20穿设于窗孔12之中，土仓密封装置还包括浮动环60和盖板70；

浮动环60为环形，套设在过渡轴20上并置于安装槽11中，浮动环60的外圆和安装槽11的内孔壁间隙配合；

盖板70为环形，盖板70盖合并固定在安装槽11的槽口处；

浮动环60具有近窗孔12的后端面和近盖板70的前端面，浮动环60的后端面与安装槽11的槽底密封连接；浮动环60的内孔壁上开设有第一密封槽61，第一密封槽61内设有与过渡轴20密封接触的土仓密封圈；浮动环60的前端面上开设有狭槽62，狭槽62的长度方向为浮动环60的径向方向，盖板70的近安装槽11侧的端面上固定设有止转销63，止转销63的一端伸入狭槽62内，浮动环60可沿狭槽62的长度方向相对止转销63运动。

在盾构机的刀盘100和盾体10安装完成之后需要进行渣土改良设备的安装，同时需要安装土仓密封装置，通过过渡轴20将刀盘100和中央回转节连接在一起。改良渣土的介质就由中央回转节通过过渡轴20输送到刀盘100中去；而刀盘100的旋转中心和盾体10的安装槽11由于加工制造和装配会存在一定的同轴度误差。本实用新型这样的结构，通过浮动环60来进行土仓密封，在安装时，过渡轴20和刀盘100固定，过渡轴20的转动中心就和刀盘100的转动中心一致，当过渡轴20的外圆和过渡轴20的转动中心存在一定同轴度误差时浮动环60可以在安装槽11内沿着狭槽62的长度方向而浮动，使得浮动环60能够始终和过渡轴20的外圆保持同心，避免了由于偏心造成的过渡轴20对盾体10或者密封装置接触磨损的情况，并在浮动时浮动环60和安装槽11以及过渡轴20一直保持密封的状态，防止土仓的渣土泄漏到外部，采用这样的结构也减小了加工的难度，刀盘100和安装槽11的同轴度以及过渡轴20的转动中心和过渡轴20的外圆中心都可以允许较大的误差。

中央回转节，包括具有通孔的壳体40和插入通孔内的转轴50，连接板30和的过渡轴20的右端面连接，转轴50和连接板30固定连接，壳体40的内壁上设有若干个环形的介质槽41，壳体40的外壁上开设有管路接口45，管路接口45和介质槽41连通，第三介质通道51设置在转轴50上，转轴50上还设有接穿孔52，接穿孔52将第三介质通道51和对应的介质槽41连通，壳体40上每两个相邻的介质槽41之间设有一个内密封结构。
