金属软管安装不要这么做

2017-07-22 08:44:00

错误1.金属软管安装扭曲

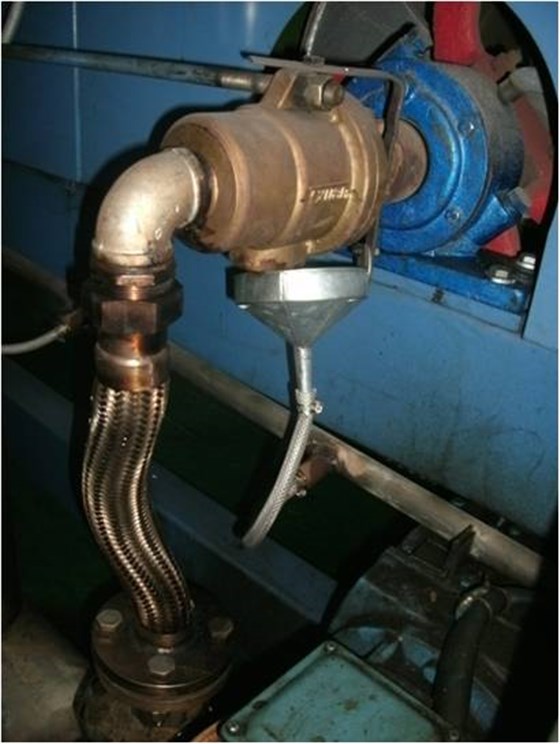

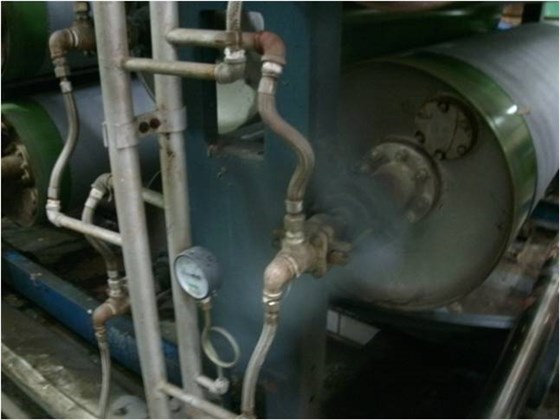

金属软管安装扭曲1

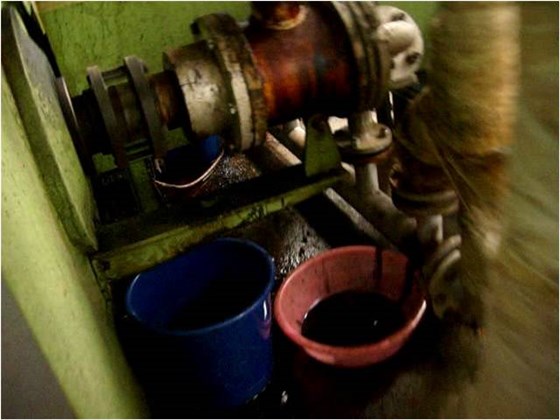

金属软管安装扭曲2

上图金属软管过度扭曲:造成金属软管对旋转接头壳体产生较大的扭力,使壳体、石墨轴承、外管之间产生压迫,抵消了大部分弹簧推动壳体轴向位移的作用力,严重时会造成弹簧的卡死,旋转接头失去补偿力,产生泄露。

错误2.金属软管直线的拉伸与挤压

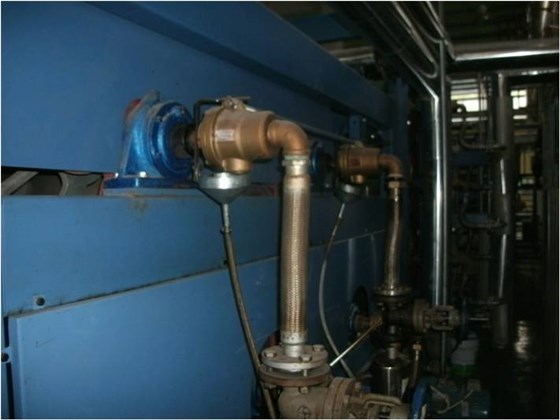

金属软管直线的拉伸与挤压1

金属软管直线的拉伸与挤压2


上图金属软管为直线连接。由于金属软管要确保连接后的密封,直线连接必然造成金属软管的拉伸及挤压,使其对旋转接头的壳体产生拉伸或挤压力,因为外管同设备连接,作用力造成壳体、石墨轴承、外管之间过度的压迫,使弹簧不能起到很好的补偿密封磨损作用。从而造成旋转接头使用过程中泄露。

错误3.止转太紧

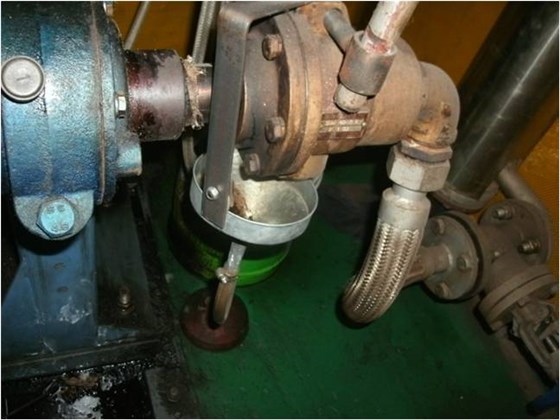

止转太紧1

止转太紧2

上图止转太紧。将旋转接头壳体固定在止转装置上,下图两个旋转接头之间用螺纹杆连接止转,止转中错误的将止转杆与旋转接头壳体固定。以上均造成产品运转中由于连接公差及加工公差产生的径向自由偏摆被限制,引起了壳体、石墨轴承、外管之间的压迫,使弹簧不能发挥补偿力,从而旋转接头泄露。
