你的蒸汽旋转接头泄漏了吗?教你一招

2021-04-14 13:16:24

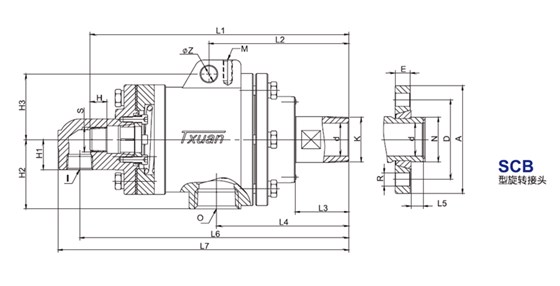

蒸汽旋转接头是连接滚筒和蒸汽管道的关键部件,其本身加工的精度比较高,尤其是球面密封环,球型转子等,如果拆装方法不合适或使用不当,装配后的旋转接头不但达不到密封的目的,而且会损坏集结的密封元件。

图片1_副本

下面分几步详细讲解一下:

1,卸下:在设备上卸下旋接头时,应等设备内流体(导热油,蒸汽等),冷却后,用两个扳手(管钳)松开金属软管,因为金属软管壁薄,一旦被扭曲,就容易泄漏,如果是胶管,则例外,同时注意安全;

2,拆开:拆开蒸汽旋转接头时,最好保持内部零件的原始状态,以便分析泄漏的原因,尤其在打开端盖取出弹簧时要注意安全,部分使用久的旋转接头可能因为锈蚀严重而无法拆开;

3,检查修复:球面摩擦副中的球面环失效是蒸汽旋转接头泄漏的主要原因之一,其次是球型转子,应作为检查更换的重点:

(1)球面密封环的密封面是否有划伤或三点断续接触问题,如果有,需更换,更换前需和球型转子磨合;

(2)球型转子的球面,是否有划伤,斑点或腐蚀严重的问题;

(3)壳体(放球面密封环的部分)密封底面有无明显的砂眼,划痕等缺陷;

(4)端盖是否已弹性失效或已断裂;

(5)弹簧是否已弹性失效或已断裂;

(6)部分因运输,碰撞等引起的其他原因。

4,安装准备

(1)球面环的球面和球型转子最好在钻床上简易磨合数分钟,球面环的底面在玻璃平面的细砂纸上,按“8”字形研磨数分钟;

(2)壳体底面,最好精车后在精磨,镀烙,它也是主要密封面之一;

(3)更换石棉垫,同时将原来的石棉垫清理干净。

5,安装

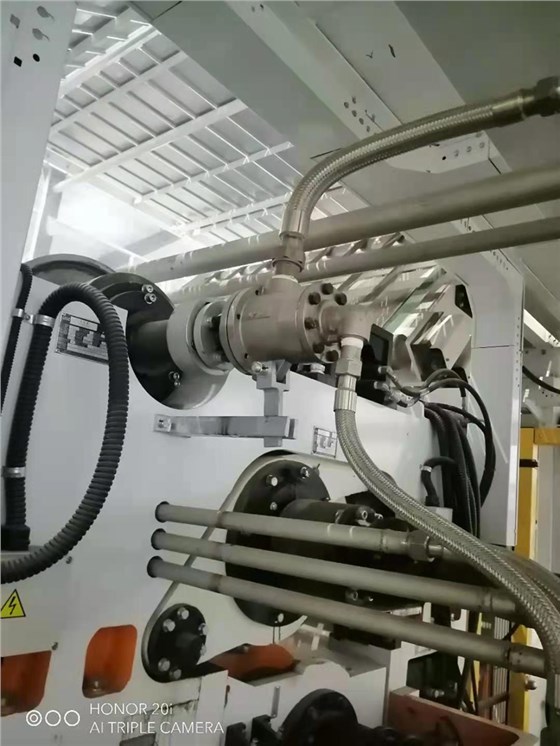

将需要维修的壳体倒置(底面涂上黄油),放入底面涂好黄油的球面环,再放底面涂好黄油的转子(小心轻放,重放可能将球面碰裂纹),最后圆柱环和壳体过盈配合耐用,弹簧,端盖,端盖连接螺栓按对角线拧紧,注意眼睛安全,用手空转一下转子看是否过紧,连接金属软管,弯头等,安装设备,尽量利用一下止转孔。

图片2_副本

腾旋科技是一家生产蒸汽旋转接头的老企业,特别需要提醒的是,因为蒸汽旋转接头外形比较多,在安装过程中放零配件的顺序可能会有所不同,客户如果没有钻床等加工设备,可先空转数分钟,再正常开机,旋转接头维修后,由于没有检测试压,在磨合期内,可能会部分泄漏,磨合期后正常工作。以上的小妙招你学会了吗?
