QQ型旋转接头系列是球面密封，外部支杆支撑设计。依靠弹簧推动壳体轴向向后的位移，起补偿密封作用。对安装要求相对较高。

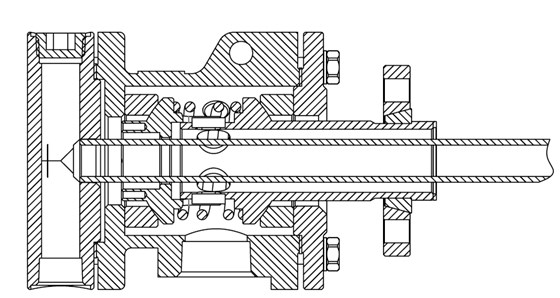

一、 产品内部结构图

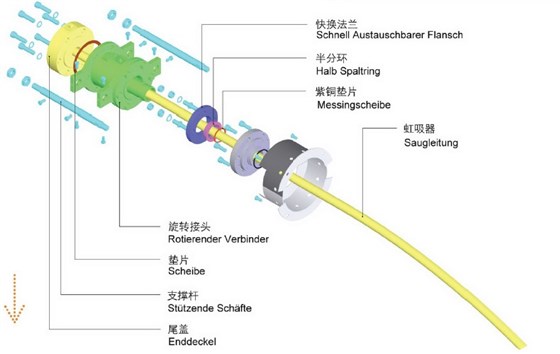

二、产品爆炸图

一、 安装步骤

1.安装接头前需清理轴头；

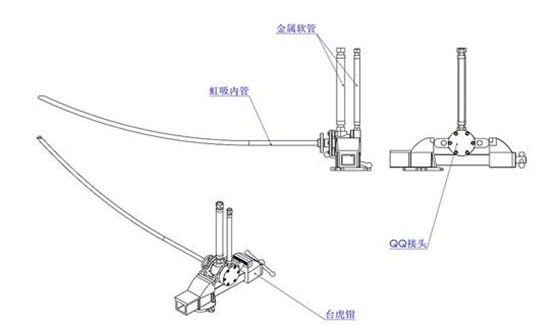

2.将接头安装在台虎钳上，装上内管和金属软管，将内管与接头连接在一起，虹吸管向下，将尾盖螺丝旋紧（加密封垫）；

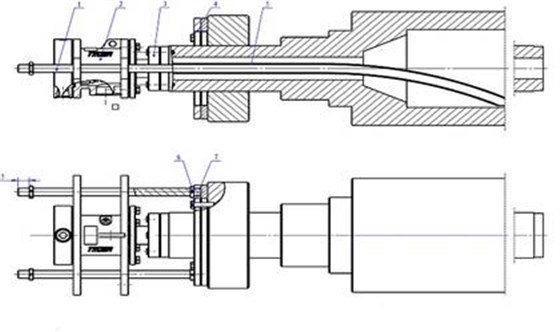

3.将接头连接到轴头上；

如果是法兰式连接则先将紫铜垫放于轴孔内，然后用螺丝将快换法兰和半分环连接到轴头上，对角预紧，再均匀用力上紧，力矩应该相同，安装完毕后快换法兰和轴头之间应该有间隙。

如果是螺纹式连接，则要加生料带和密封胶。安装结束，注意虹吸管是否擦缸，如果有要卸开尾盖和接头，将虹吸管向反方向施压调整到不擦缸为止。

4.安装防护罩；

5.止转；

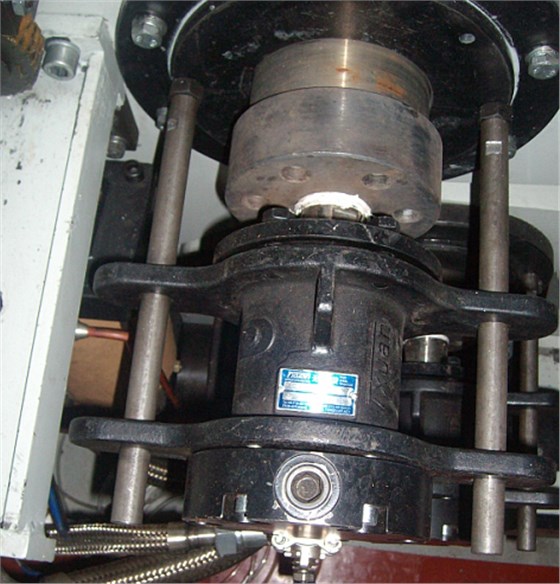

将止转杆（止转杆直径比止转孔小2~3mm）通过壳体的止转孔，连接于轴承端盖上，用螺母在将螺杆固定在轴承端盖上，确保两个止转孔与棍子轴心在同一水平线上（可通过调节壳体止转孔周围的3颗小螺栓达到同心）。止转杆不可限制住旋转接头壳体在轴向上的位移。

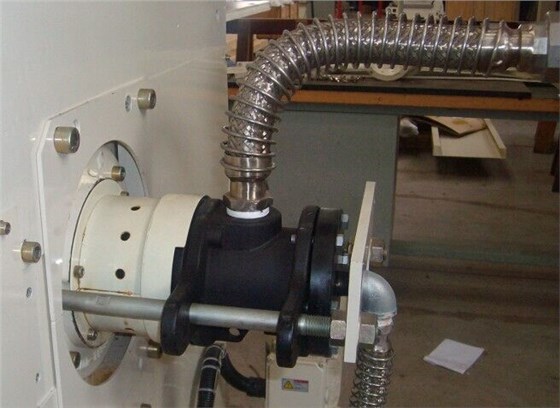

四、安装金属软管

五、安装注意事项

1.在安装旋转接头前应保持管道，滚筒，介质及其他设备内部的清洁。

2.旋转接头随温度、压力、转速、介质的不同使用极限也不同，在特殊条件下请向江苏腾旋科技股份有限公司进行咨询，以便选择适宜的型号。

3.安装好的接头应该是与转动轴同心的，请不要让外管与壳体不同心的情况下运转。

4.建议金属软管L型连接。

5.未通流体时应避免长时间运转。

6.安装过程中不能撞击、敲打接头，因为接头内部密封环在外部不正常的外力作用下容易破碎，导致泄漏。
