腾旋机床高速旋转接头正确安装步骤

2020-06-15 11:18:03

机床旋转接头用户请注意!旋转接头安装是否正确直接影响了旋转接头的使用寿命。机床高速旋转接头究竟如何安装,腾旋今天为大家详细介绍下吧!

进出口始终与金属软管连接。旋转接头与金属软管连接后,方可与主轴安装(这适用于所有自支撑的旋转接头,尤其适用于使用螺纹连接方式且带转子的旋转接头),否则会对外壳施加力和载荷,降低旋转接头的使用寿命。

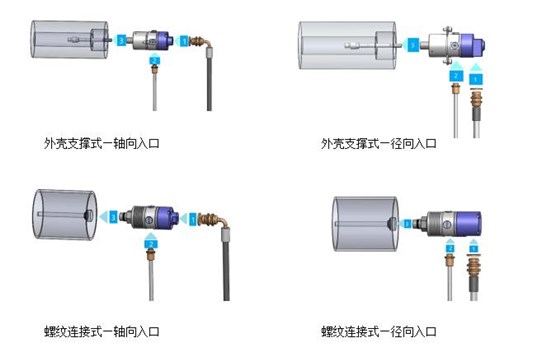

安装软管时,请确认以下内容:

----软管不可弯曲(始终带有弯头)

-----不可超过允许的弯曲半径;出口不可朝上安装

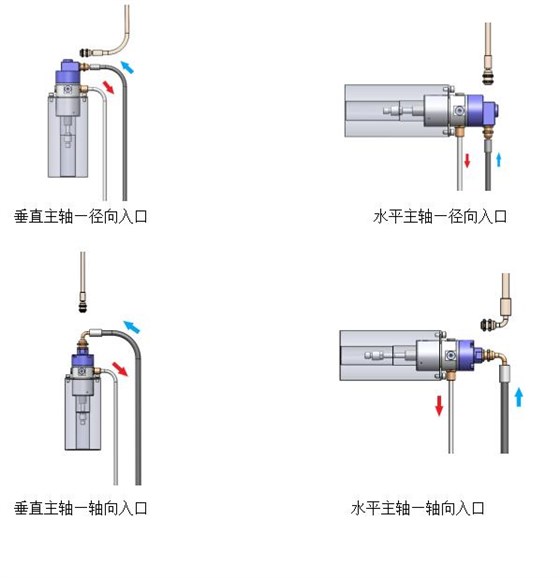

垂直安装时,旋转接头的转子必须朝下安装(否则,残留的冷却润滑剂会损坏密封面)


00












安装工具


使用专用工具,拧紧旋转

接头上的M5螺丝时,紧

固扭矩为19Nm.

01

02


进出口的连接

请确认没有额外的负载和张力后,方可连接供给管路。将入口管引至底部,可减少换刀时的液体泄漏和管路中的液体残留。泄漏引管始终指向底部,不可有扭转情况。任何情况下,泄漏的液体必须被清除,泄漏管路不得带有任何反压,保持绝对畅通。

03

安装公差

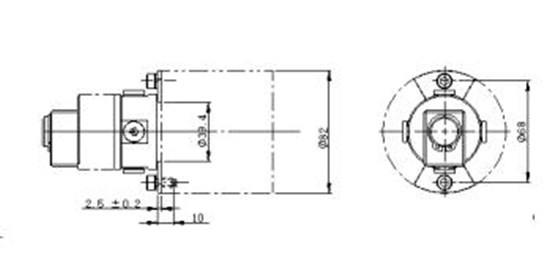

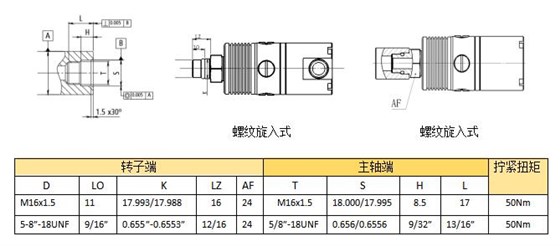

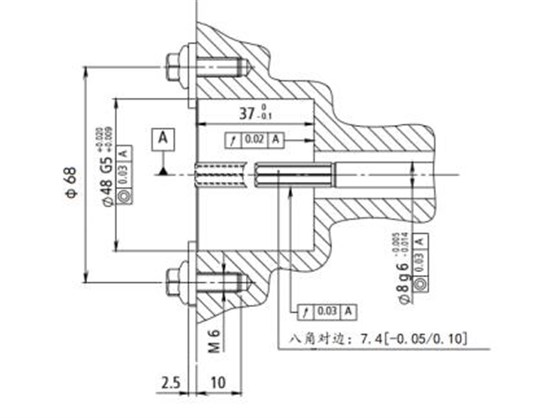

以下示意图显示了典型的连接接口:带螺纹转子和外壳支撑带驱动杆的版本。必须注意这些安装尺寸。有关此图中未显示的尺寸,请参见图纸或操作说明。

04

保留技术修改的权利

05

过滤

介质必须是干净的。良好的过滤可延长所有设备组件(包括旋转密封设备)的使用寿命。G系列的过滤要求为50微米。机床上的泵通常也需要符合这个程度的过滤要求。

以上就是详细的高速旋转接头安装步骤及注意事项,如您还有疑问欢迎随着来电咨询0510-68787000.
