外支撑结构旋转接头安装注意事项

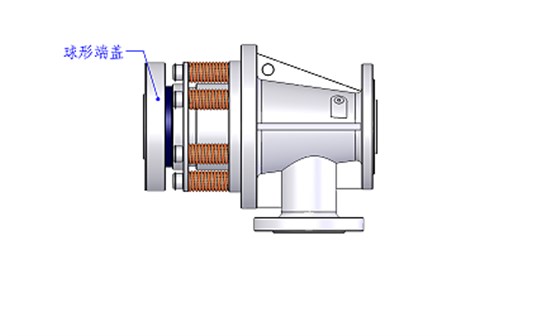

对于外支撑结构，首要保证的是安装的旋转接头与设备的同轴度。如图是外支撑结构的典型例子，在安装此接头之前，对于和环形支架相连接的安装基准面来说，它们所配合的面必须是光滑平整的，保证整个旋转接头在安装完毕后和设备有很好的同轴度，对接头的使用功能和寿命来说至关重要。 当然，在此类旋转接头的密封组件中，如图。安装球形端盖时需要注意几点。一是螺丝对角的拧紧，二是对于拧螺丝的力矩不能太大，经试验得出M12的螺丝扭矩是60N/m、M16的螺丝扭矩是160N/m。因为球形端盖属于密封组件的一部分，如果在安装过程中拧螺丝的力道过大，在设备升温以后容易产生形变，使密封面不能完全贴合，出现泄漏的状况。

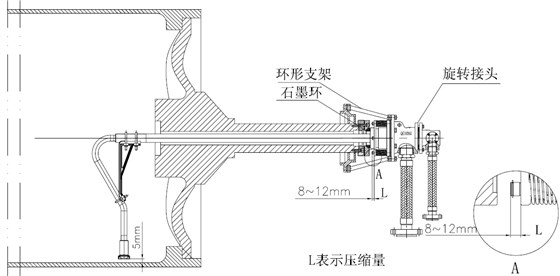

对于此种旋转接头来说，还有特殊的一方面是弹簧补偿机构裸露在外面。因为现阶段国内的设备参数的整体统一度不高，如果只按理想状态安装，弹簧的压缩量往往会有大约10mm的出入，而多出的10mm对于石墨的压力会很大，由于旋转扭力对石墨环过大的作用力加上流体压力，石墨密封环容易破损或者是超正常状态磨损，具体表现为外圆龟裂和剥落现象，所以有时需要在安装过程中调节弹簧的压缩量，使压缩量控制在理想设计的压缩量8～12mm范围内。如果压缩量过小，甚至石墨环与密封端面脱开，我们需要增加调节垫片在球形端盖的后方（通常旋转接头厂家提供），否则会产生非接头质量原因的泄漏或者是短时间接头失去补偿能力。这种外支撑的旋转接头通常是带内部悬臂固定式虹吸器的。如图，是旋转接头安装完毕的效果。
