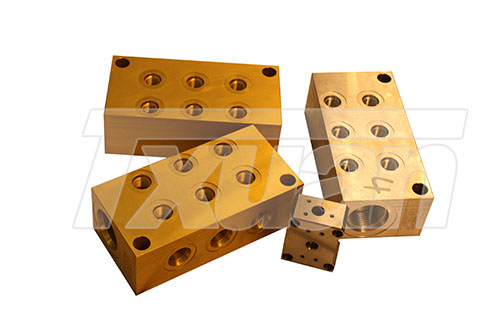

液压阀块

按照机构和用途划分,液压阀块有条形块,盖板、夹板、阀安装底板、泵阀块、逻辑阀块、叠加阀块、专用阀块等多种形式。
实际系统中的液压阀块是由阀块体以及其上安装的各种液压阀、管接头、附件等元件组成。
订购热线:400-8099-616
立即咨询

原经常性原则THE PRINCIPLE

(1)安装于液压阀块上的液压元件的尺寸不得相互干涉。

(2)阀块的几何尺寸主要考虑安装在阀块上的各元件的外型尺寸,使各元件之间有足够的装配空间。液压元件之问的距离应大于5mm,换向阀上的电磁铁、压力阀上的先导阀以及压力表等可适当延伸到阀块安装平面以外,这样可减小阀块的体积。但要注意外伸部分不要与其他零件相碰。

(3)在布局时,应考虑阀体的安装方向是否合理,应该使阀芯处于水平方向,防止阀芯的自重影响阀的灵敏度,特别是换向阀一定要水平布置。

(4)阀块公共油孔的形状和位置尺寸要根据系统的设计要求来确定。而确定阀块上各元件的安装参数则应尽可能考虑使需要连通的孔道最好正交,使它们直接连通,减少不必要的工艺孔。

(5)由于每个元件都有两个以上的通油孔道,这些孔道又要与其它元件的孔道以及阀块体上的公共油孔相连通,有时直接连通是不可能的,为此必须设计必要的工艺孔。阀块的孔道设计就是确定孔道连通时所需增加工艺孔的数量、工艺孔的类型和位置尺寸以及阀块上孔道的孔径和孔深。

(6)不通孔道之间的最小壁厚必须进行强度校核。

(7)要注意液压元件在阀块上的固定螺孔不要与油道相碰,其最小壁厚也应进行强度校核等等。

用生命捍卫产品质量,树立中国制造品牌选腾旋科技

创建于1999年

创建于1999年

腾旋始终坚持以创新提升品质

拥有热传导、旋转接头研发中心;
现有员工200多名 专业技术人才达到50%以上 其中有两名外国专家;
国内旋转接头行业研发中心,拥有300多项专利。

规范化运作

腾旋坚持精益求精的理念

规范组织开展生产、销售、服务。

规范化运作
腾旋用实力说话

腾旋用实力说话

不断引进先进设备

腾旋科技拥有德国DMG和韩国DOOSAN多轴加工中心、数控车床100多台及其它专业设备120余台套。

贴心服务

口碑相传 腾旋以服务赢取市场

完善的技术支持、快捷的售后服务、提供维护保养培训;
提供现场指导安装、调试服务;
提供配件及维修服务。

贴心服务
BQ 干燥设备用旋转接头
BQ 干燥设备用旋转接头
产品特点:
外接冷却系统,耐温更高
平衡式密封设计
耐高温轴承配合循环油润滑
外管隔热设计以降低轴承温度
通用性好、便于互换
长寿命、高可靠性
BWLR 干燥设备用旋转接头
BWLR 干燥设备用旋转接头
特点:
平面密封技术
高精度金属轴承
整体抗震结构
多种密封组合适应不同工况
长寿命、高可靠性
双通路自支撑设计
SC型 干燥设备用旋转接头
SC型 干燥设备用旋转接头
产品特点:
1、反球面密封设计
2、标准石墨或浸锑石墨密封材料
3、双无油轴承支撑
4、支撑间距最大化
5、延长密封寿命,提高可靠性
6、易于更换
7、旋转式或固定式虹吸器
