干货!QGX系列旋转接头的安装方法

返回列表 来源:腾旋 查看手机网址
扫一扫!干货!QGX系列旋转接头的安装方法扫一扫!
浏览:- 发布日期:2021-06-18 16:27:18【

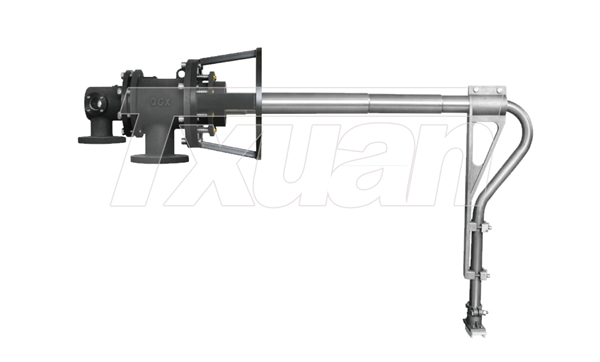

据了解,客户与生产厂家对接购买好合适的QGX系列旋转接头后,往往会有用户或终端用户不知道该如何正确安装,最终需生产厂家专门派遣专业人员去客户现场进行安装指导,这样一来,增加了双方的成本,也带来很多麻烦。为了避免以上问题,腾旋科普一下QGX系列旋转接头该如何正确安装:

 图片1_副本


一,清理轴头

与过渡头法兰连接的轴头清理干净,表面平整无杂质。

二,安装过渡法兰

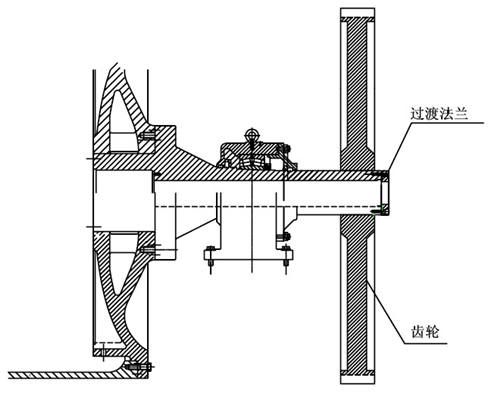

将密封垫垫在过渡法兰端面,用合适的内六角螺钉套上弹簧垫圈将过渡法兰安装在轴头上,对角拧紧螺钉,过渡法兰安装好后如图所示:

 图片2_副本



三,烘缸现场焊接环形支架

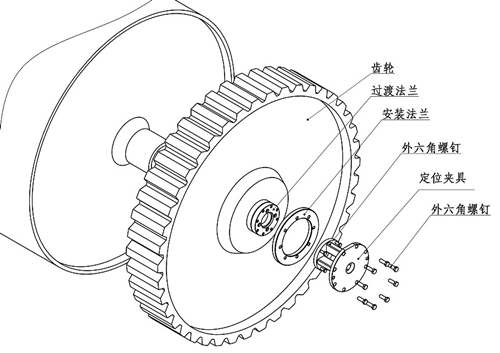

1,将安装法兰与定位夹具用8-M16*45外六角螺栓连接;

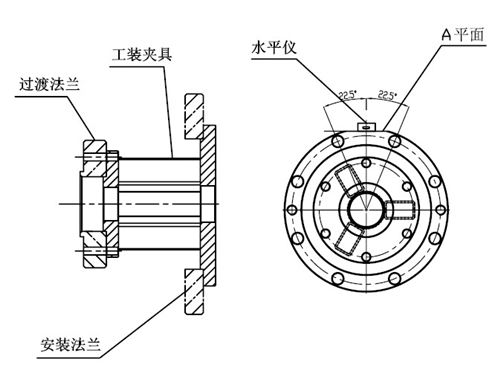

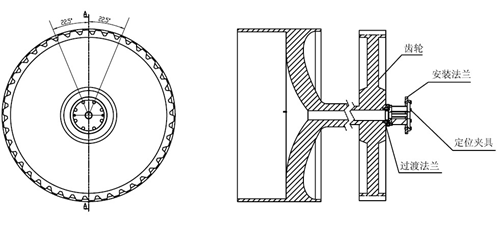

2,将定位夹具安装在轴头过渡法兰商;保证定位夹具上A平面水平(如图);定位夹具安装好后(如图)

注意:定位夹具A平面安装后,正常都为非水平,需调整,调整时,在A平面上放置水平仪,转动烘缸,确保A平面水平;



   图片3_副本

图片4_副本



 图片5_副本

3,装机架上的丁字架底板,如有需要需要制作公用丁字架;

4,现场配做矩形钢管,将底板与矩形钢管焊接牢固,环形支架安装法兰与矩形钢管焊接牢固,焊接后必须保证环形支架稳定,无振动,且与烘缸齿轮无干涉;

5,拆除定位夹具。

四,安装水平管及球形端盖

将水平管插入烘缸轴头(水平管尾部先安装0型圈),将密封垫套在球型端盖端面上,用内六角螺钉(需垫上弹簧垫圈),对角拧紧螺钉,将球型端盖与过渡法兰连接牢固。

五,安装球面环及旋转接头体

1,用洁净的布将球面环的圆弧面平面,球型端盖的球面,滑动外管的平面擦干净;

2,将球面环套在水平管上,球面朝球形端盖;

3,将水平管与接头壳体相连接;

4,检查水平管上键朝向;确定壳体进入口朝向;

5,水平管插入壳体;

6,壳体尾部安装圆柱销,用手转动水平管,使圆柱销插入水平管4条沟槽内;

7,安装锁紧垫片及吊紧螺母;

8,用外六角螺栓将旋转接头与环形支架法兰连接;

9,注意保证弹簧的压缩量;

10,旋转接头安装牢固后,用大的扳手或者管钳用力拧紧吊紧螺母,拧紧后,用锁紧垫片将水平管和吊紧螺母锁死;

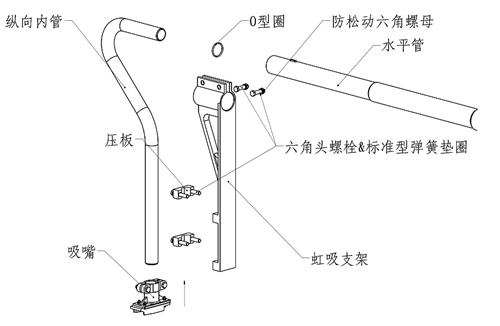

六,安装纵向虹吸器

 图片6_副本

七,安装尾盖

尾盖要求出水口方向朝下

八,安装金属软管

以上QGX系列旋转接头的正确安装方法望大家仔细阅读、吸收并运用到实际当中,如大家以后在安装过程中还碰到其他难题,欢迎随时与腾旋探讨!
