API 方案

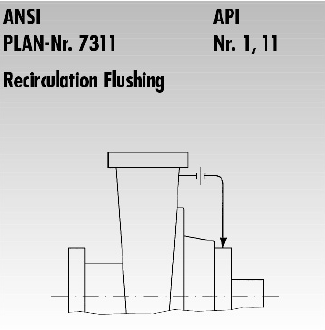

API  11 自冲洗

自冲洗方案经常用在泵腔工作温度接近介质沸点的工况中。不过这里存在的风险是额外摩擦产生的热量会让密封面之间的介质蒸发，导致密封干磨直至失效。

但是自冲洗液会让密封腔压力增大，介质蒸发的危险系数会随之减小。冲洗液的方向不垂直轴方向，而是沿着密封面的切线方向。最好在密封腔里安装一个限流挡环并冷却循环管路。

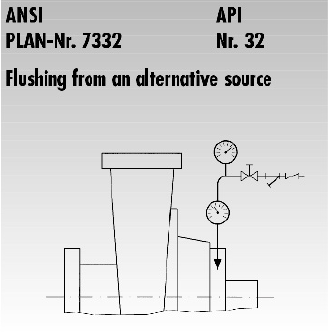

API32  外接流洗

外接流洗，通常用在防止泵里的介质进入密封腔的工况下。这个代替泵介质的流洗液，应当是冷却的、洁净的、有润滑功能的液体，并且和泵介质兼容。

流洗液方向应当与密封面相切，建议压力高于密封腔压力1-2bar，根据密封的尺寸，当使用DEPAC机封时流洗液流量可以减少到3-10升/小时。限流环和流量计可以帮助控制流洗液流量。

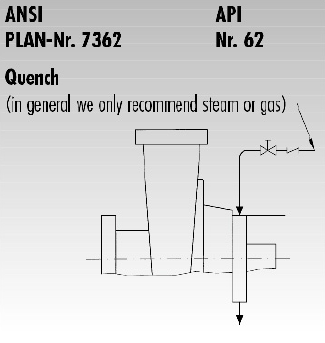

API62  蒸汽

对于会结晶的介质，DEPAC建议使用低压力的蒸汽。密封面温度比较低的工况，可以用干燥的空气或者氮气做蒸汽防止结晶。

蒸汽是用在密封的大气侧来保证密封所有的动态部件温润。这样可以防止结晶形成，并把已有的结晶溶解或是从密封面冲走。这种工况需要使用坚硬的密封面，由于有些结晶有胶粘性，SC面并不合适，通常我们建议使用TC面。

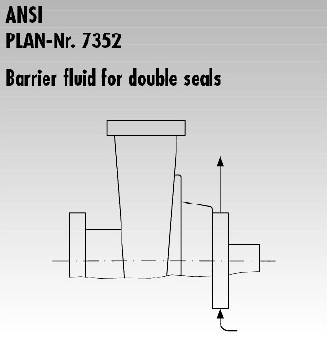

双端面+缓冲液

某些特殊情况下，介质不能接触大气，为确保安全，缓冲液压力就要比密封腔的压力高1-2Bar。

在任何情况下，即使缓冲液压力受到影响，密封面仍然要保持闭合。因此，建议所有的密封采取双压力平衡设计，这样不仅仅能保证达到最佳的安全状态还能实现最可靠的服务寿命。

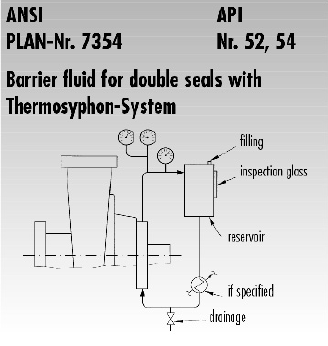

双端面+热虹吸系统

当使用双端面时，为了润滑和冷却外端面密封，在两套密封面间必须要有缓冲液。热虹吸系统就可以达到这个效果。

建议缓冲液压力比密封腔压力高1-2bar。

为了保证缓冲液能更高的循环，最好使用一个独立的循环泵辅助循环。

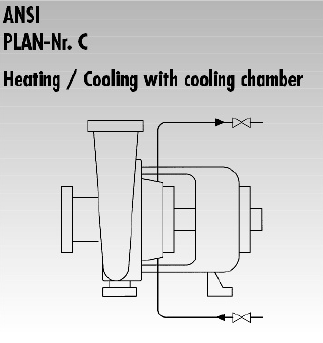

加热/冷却

用夹套加热或冷却的方法通常用于，为了达到密封的最佳寿命，可以通过控制密封腔的温度(加热或冷却)的情况下。

加热或冷却夹套要定期检查，以防里面钙沉积的形成。因为钙沉积是绝缘的，会阻碍热量的传递。

重要的一点是，用这个系统时，需要在密封腔里安装一个限流环，以增加密封侧的加热和冷却效果。
