进口机械密封 接触式和非接触式机械密封结构图

返回列表 来源:腾旋 查看手机网址
扫一扫!进口机械密封 接触式和非接触式机械密封结构图扫一扫!
浏览:- 发布日期:2017-06-27 09:13:00【

接触式和非接触式机械密封

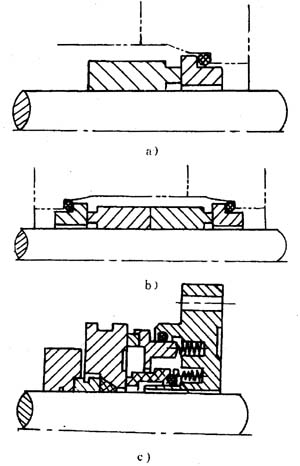

a)单端面式机械密封      b)轴向双端面式机械密封      c)径向双端面机械密封


接触式和非接触式机械密封

接触式机械密封(见图a)是指密封面微凸体接触的机械密封,密封面间隙h=0.5~2μm。摩擦状态为混合摩擦和边界摩擦;非接触式机械密封是指密封面微凸体不接触的机械密封,密封面间隙对于流体动压密封h>2μm,对于流体静压密封h>5μm。摩擦状态为流体摩擦、弹性流体动力润滑。

普通机械密封大都是接触式密封,而可控间隙机械密封是非接触式密封。接触式密封结构简单、泄漏量小,但磨损、功耗、发热量都较大。在高速、高压下使用受一定限制。非接触式密封发热量、功耗小,正常工作时没有磨损,能在高压高速等苛刻工况下工作,但泄漏量较大。    非接触式又分为流体静压(见图b)和流体动压(见图c)两类。流体静压密封,系指利用外部引入的压力流体或被密封介质本身,通过密封端面的压力降产生流体静压效应的密封。流体动压密封系指利用端面相对旋转自行产生流体动压效应的密封,如螺旋槽端面密封。
