QGX旋转接头安装步骤简介

一.   清理轴头

与过渡法兰连接的轴头清理干净，表面平整无杂质。

二.安装过渡法兰

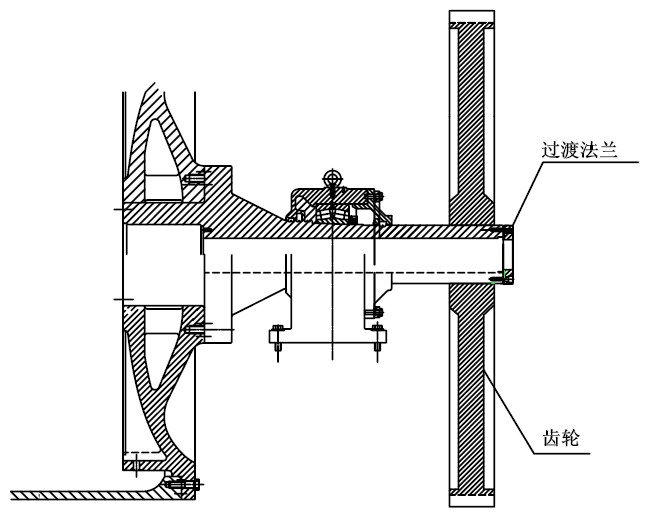

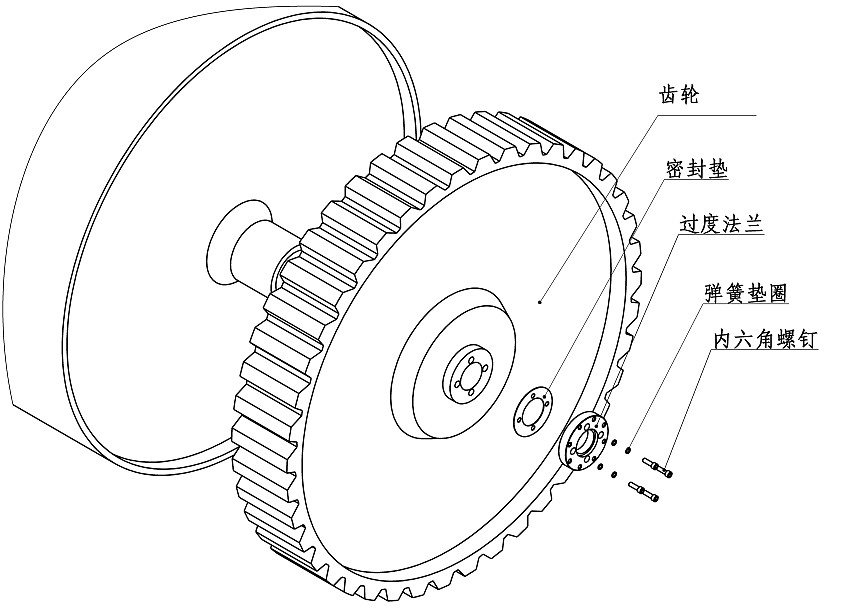

将密封垫垫在过渡法兰端面，用合适的内六角螺钉套上弹簧垫圈将过渡法兰安装在轴头上，对角拧紧螺钉，过渡法兰安装好后如图一所示。

三．烘缸现场焊接环形支架

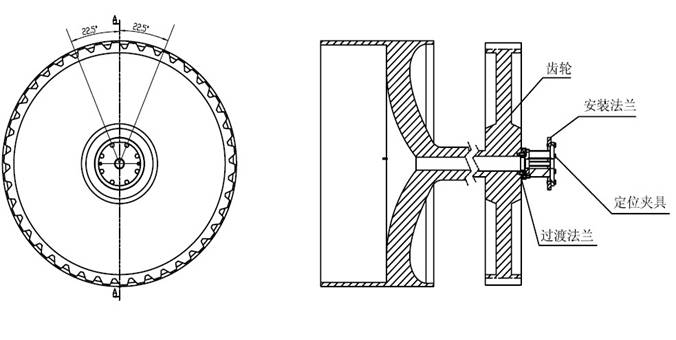

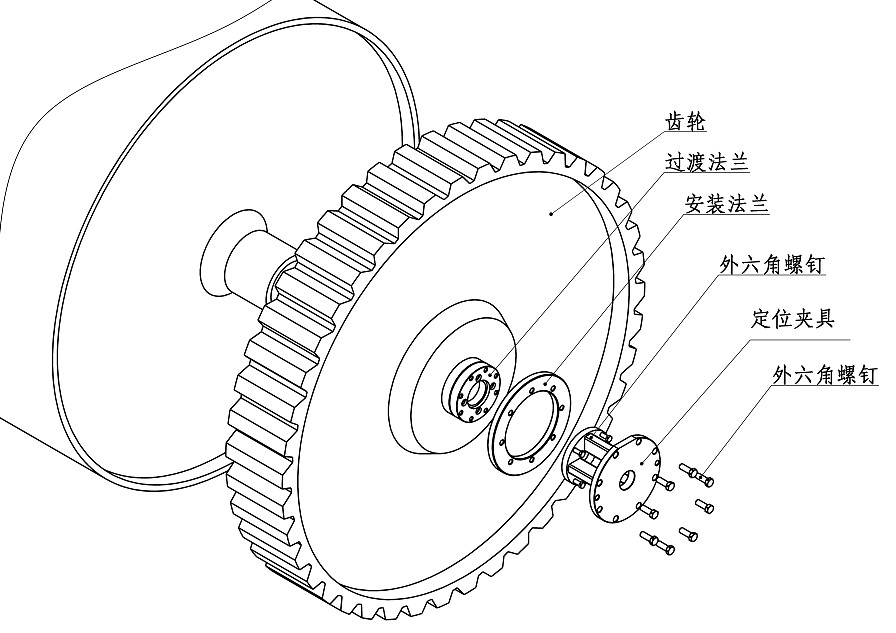

3.1 将安装法兰与定位夹具用8-M16x45外六角螺栓连接；

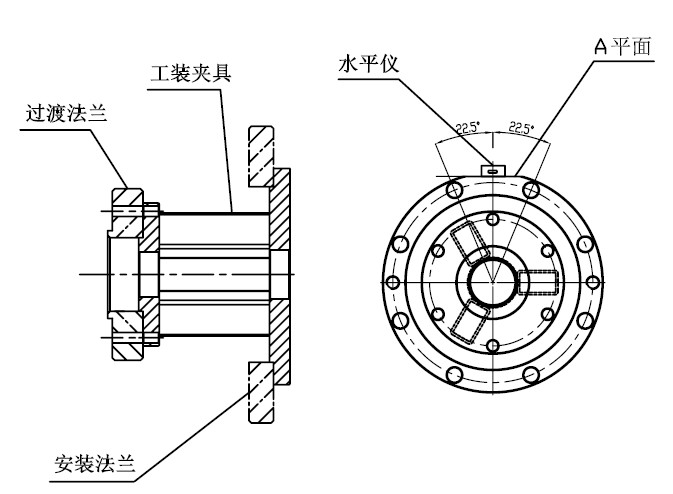

3.2 将定位夹具安装在轴头过渡法兰上；保证定位夹具上A平面水平（如图四）；定位夹具安装好后如图五；

    注意：定位夹具A平面安装后，正常都为非水平，需调整，调整时，在A平面上放置水平仪，如图所示，转动烘缸，确保A平面水平；

3.3 装机架上的丁字架地板

3.4 现场配做矩形钢管，将底板与矩形钢管焊接牢固，环形支架安装法兰与矩形钢管焊接牢固，焊接后必须保证环形支架稳定、无振动，且与烘缸齿轮无干涉。

3.5 拆除定位夹具

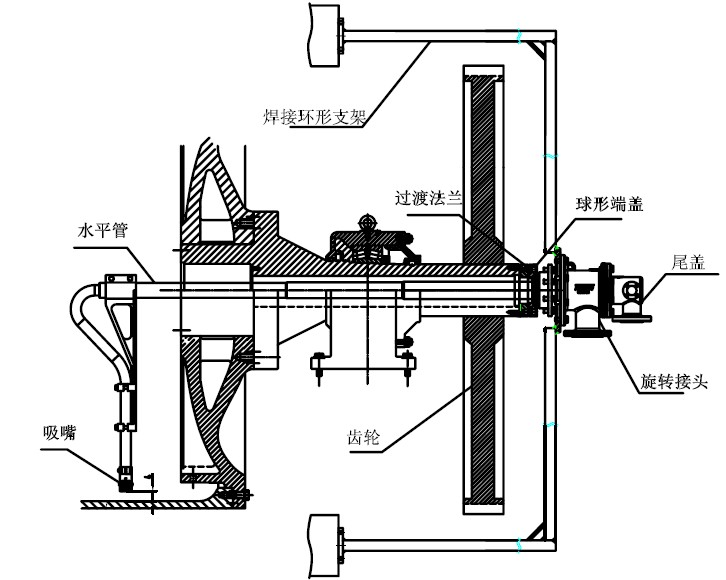

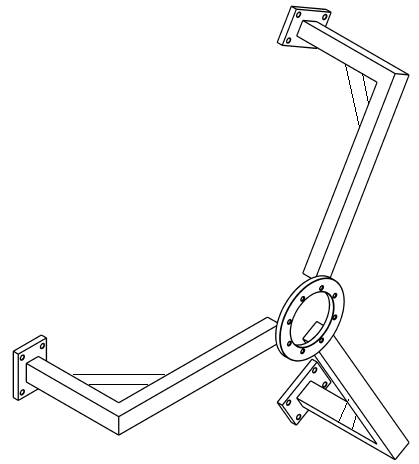

 环形支架安装后如图六样式

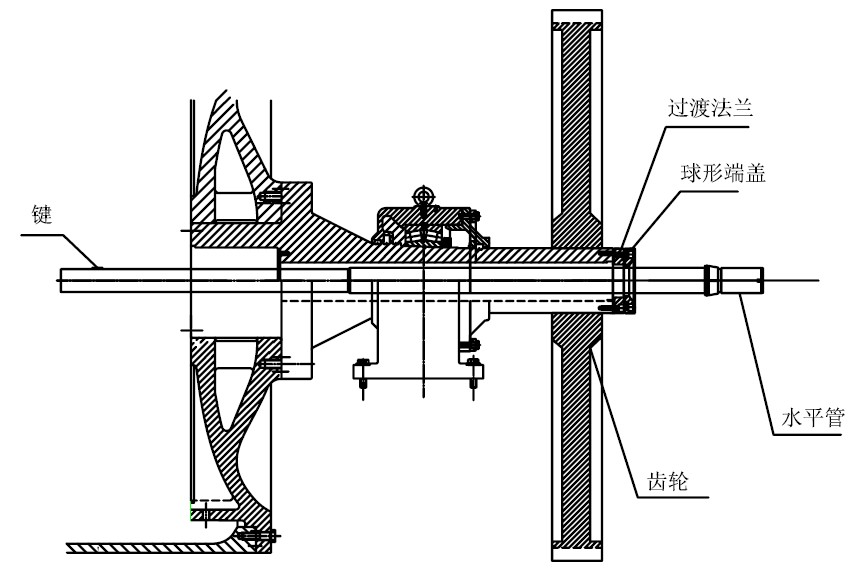

四.安装水平管及球形端盖

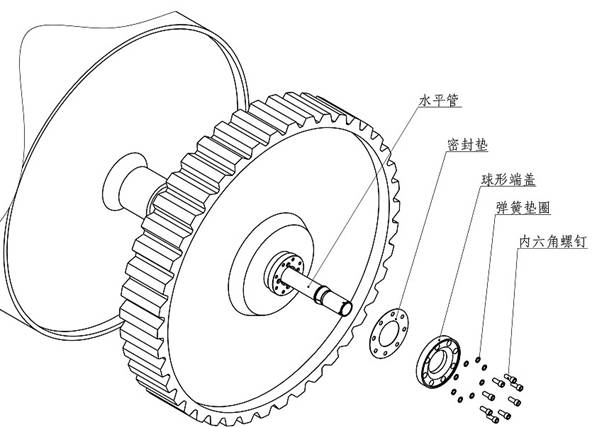

将水平管插入烘缸轴头（水平管尾部要先装上O型圈），然后将密封垫套在球形端盖端面上，用内六角螺钉（需垫上弹簧垫圈）对角拧紧螺钉，将球形端盖与过渡法兰连接牢固。

注意：这里水平管可以不先插入，可以和壳体在外面先相连接，一起插入轴头内（第五步进行此操作）。必须要敲入销子固定，水平管要到底部，注意键和进气口的方向即可。QGX090键朝上。

五.安装球面环及旋转接头体

5.1  用洁净的布将球面环的圆弧面、平面，球形端盖的球面，滑动外管的平面擦干净；

5.2  将球面环套在水平管上，球面朝球形端盖；

5.3  将水平管与接头壳体相连接；这一过程需要另一位人员用手拿住石墨环，防止安装过程中碰坏石墨环；

5.3.1 检查销子朝向；注意壳体进入口朝向；

5.3.2 水平管插入壳体中；

5.3.3 壳体尾部安装4-Φ6圆柱销，安装时需用手转动水平管，使圆柱销插入水平管4条沟槽内；

5.3.4 安装止转垫圈及吊紧螺母，止转垫圈的四个反向齿插入壳体4个Φ8孔中；轻轻旋紧吊紧螺母；

5.3.5 用外六角螺栓将旋转接头与环形支架法兰连接，压紧螺栓时需注意确保球面环与球形端盖同心；

如果第三步是水平管和壳体事先连接好的，则可以一起插入轴孔，这样做比较简便，推荐这样安装。前提是接头部分不会被轴孔方向的障碍物如传动座挡住，才可以这样安装。

5.2注意保证弹簧的压缩量（即图九示L尺寸,安装时将压至标示槽即可），弹簧压缩量表如下。

5.3 旋转接头体安装牢固后，用大的扳手或者管钳用力拧紧吊紧螺母，拧紧后，用缩紧垫片将水平管和吊紧螺母锁死（缩紧垫片的锁紧舌扳入壳体尾部端面小孔内以及吊紧螺母的外六角平面上）。

六.安装纵向虹吸器

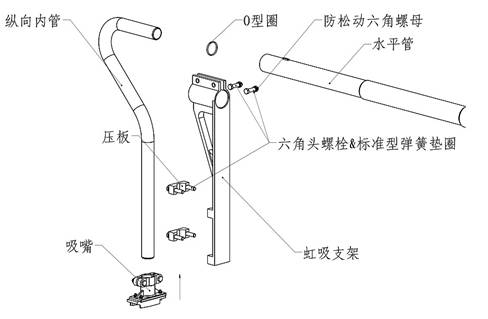

6.1将虹吸支架套在水平管上；

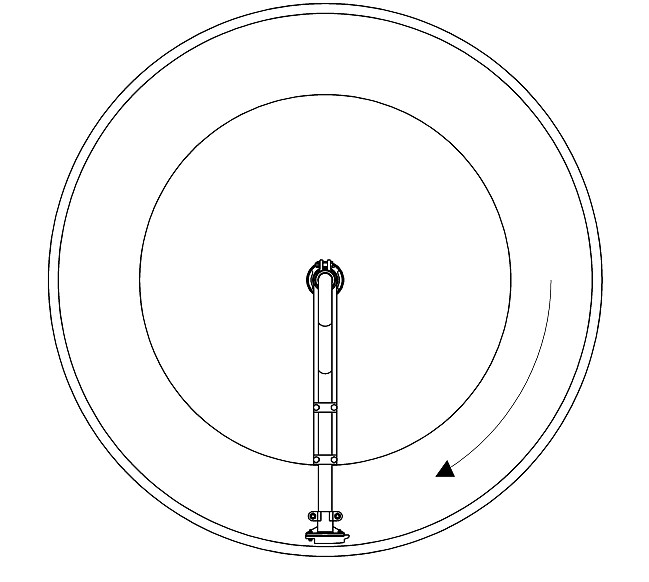

6.2将吸嘴与纵向内管连接，轻轻带上螺丝，不让吸嘴滑落；注意吸嘴朝向，在车速大于300m时吸嘴口应朝向烘缸旋转的方向，如下图十二；

6.3检查O形圈是否已安装于水平管内，然后将纵向内管插入水平管；调节吸嘴底于烘缸内壁距离，大约在3~5mm左右；如果烘缸内壁没有精加工，我们建议8~10mm的距离；绝对不能碰烘缸；

调节距离的方法：手指的抓住吸嘴下部，绕烘缸转一圈，以最近的距离为准。

6.4 用压板将纵向内管夹紧于虹吸支架的V型槽内，拧紧螺栓（螺栓需垫上弹簧垫圈）。拧紧螺栓将吸嘴固定牢固，将虹吸支架上面的螺栓和螺母拧紧。

注意：当洪缸车速小于300m时，吸嘴方向刚好与现在相反；

     安装虹吸器时，需注意确保虹吸器与烘缸平衡铁和扰流器无干涉。

七．安装尾盖

尾盖要求出水口方向朝下。

八.安装金属软管

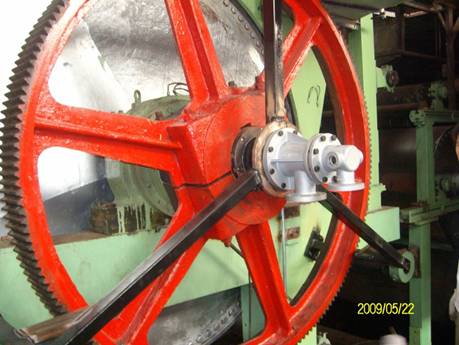

九.安装完毕照片示意

详情请咨询腾旋技术部，免费热线400-9955-837
