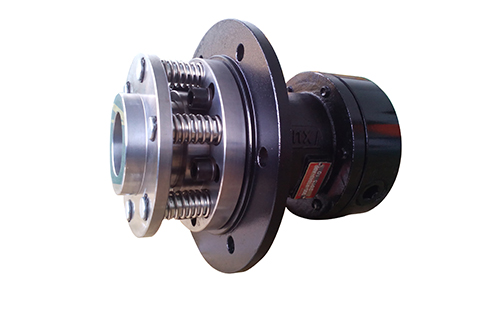

QQS-PTS040高压力高转速旋转接头技术方案

返回列表 来源:腾旋 查看手机网址
扫一扫!QQS-PTS040高压力高转速旋转接头技术方案扫一扫!
浏览:- 发布日期:2017-06-01 09:48:00【

QQSPT

QQS-PTS040高压力高转速旋转接头,排水效果好,密封稳定性能好,使用寿命长。

技术方案,QQS-PTS040高压力高转速旋转接头,包括壳体,特征是:壳体的尾部安装尾盖,壳体的头部安装滑动套,在滑动套内设置滑动外管,在滑动外管外端部安装球形端盖;在滑动套外圆周面的端板与滑动外管外圆周面的端板之间安装多个均匀分布的弹簧导杆,在弹簧导杆上套设圆柱螺旋弹簧;在壳体的内部设置虹吸器,虹吸器与壳体之间设置半分环和法兰,虹吸器的一端扦入尾盖侧部的螺纹孔中,虹吸管与尾盖侧部的螺纹孔连通,虹吸器的另一端伸入旋转烘缸中;在壳体上设置进蒸汽侧孔,进蒸汽侧孔与壳体的内腔连通。

QQS-PTS040多弹簧平衡式旋转接头外形美观、光洁,虹吸器排水效果好,虹吸器内部具有加宽设计的支撑结构;多弹簧平衡式对密封磨损有可靠补偿,密封性能好;使用寿命长。
