Q型旋转接头的密封原理：球面密封，依靠弹簧推动壳体（沿辊子至安装旋转接头轴头）轴向位移补偿密封石墨的磨损,完成蒸汽与外界的密封隔离。

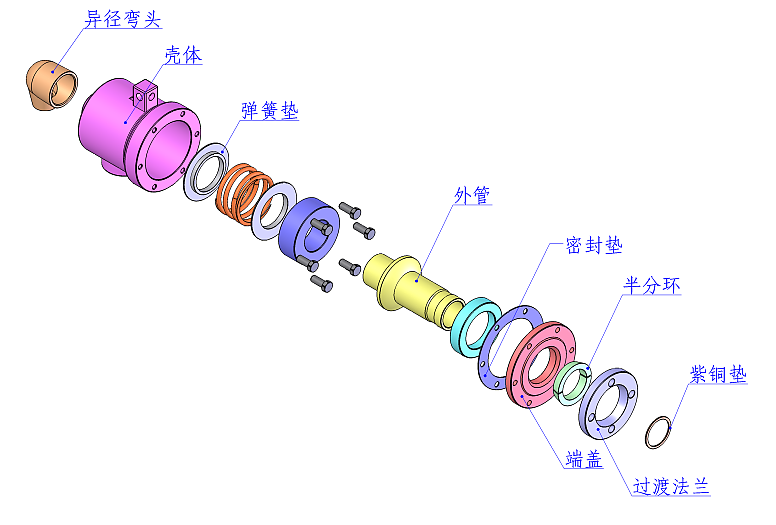

一、产品内部结构
二、安装步骤
1． 清理轴头，无毛刺、密封残留物；

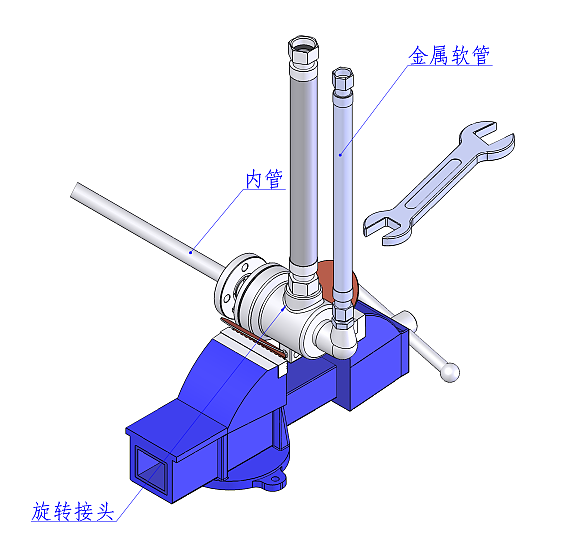

2． 接头用台虎钳夹住，装上金属软管及内管；

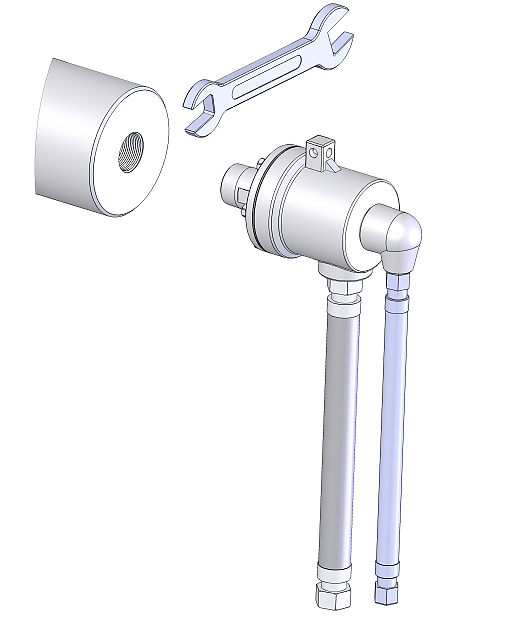

3． 将接头连接到轴头上，如果是法兰式连接则先将紫铜垫放于轴孔内，将连接好内管的旋转接头（如果内管是虹吸弯管，则要保证虹吸吸嘴口竖直朝下）轻推至轴头处，然后用螺丝将快换法兰和半分环连接到轴头上，对角预紧，再均匀用力上紧，力矩应该相同，安装完毕后快换法兰和轴头（轴头法兰）之间应该有间隙。如果是螺纹式连接，则要加生料带和密封胶；

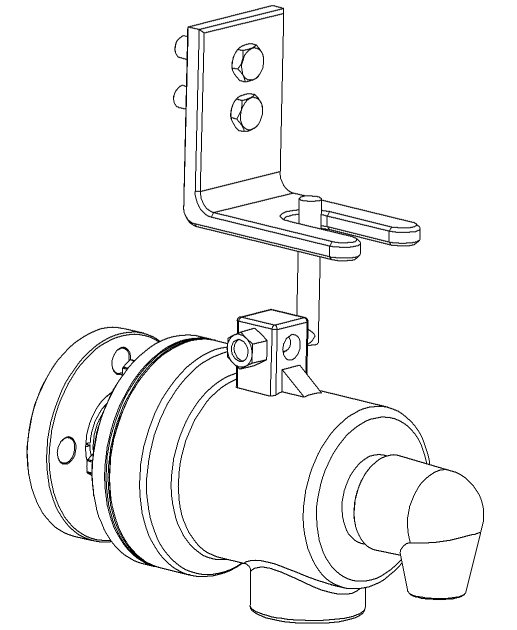

4． 止转；止转杆直径要小于止转孔口径2~3mm；注意在止转的基础上要保证接头的自由摆
动及轴向±10mm位移；
三、 注意事项
1. 内管和旋转接头相连接时要小心翼翼，严禁安装运输中对旋转接头进行敲击、摔打、碰撞，否则会导致内部密封石墨及石墨轴承的损坏，产品发生泄漏。
2. 旋转接头与设备的连接是通过止转来完成的，不要在旋转接头外部添加固定装置，也不要让旋转接头被管道固定住，保证旋转接头由安装、连接公差累计导致不同心而引起的自由摆动。不可使用硬管连接。
3. 金属软管用来补偿旋转接头的偏心与磨损带来的轴向位移，所以金属软管要有足够的长度和韧性（不可扭曲）保证接头的自由摆动。（旋转接头与管道的硬性连接往往会造成旋转接头壳体不能在弹簧的推动下发生轴向位移，从而导致泄露）。
4. 旋转接头安装到轴头前，先把内管和软管安装上，注意保护旋转接头内部的密封件。
5. 调整旋转接头外管与端盖内孔的位置关系，确保同轴度。（如果偏心会导致弹簧损失推动壳体轴向位移的补偿能力）
6. 出水口朝下。
