SCB型 通蒸汽旋转接头 安装说明-腾旋科技

返回列表 来源:腾旋 查看手机网址
扫一扫!SCB型 通蒸汽旋转接头 安装说明-腾旋科技扫一扫!
浏览:- 发布日期:2017-05-03 13:04:00【

S系列旋转接头是球面密封结构,两个宽大无油轴承支撑,依靠弹簧推动壳体沿轴向向后的位移起补偿密封磨损的作用。因此需要合理的安装方式确保产品在设备中的使用。

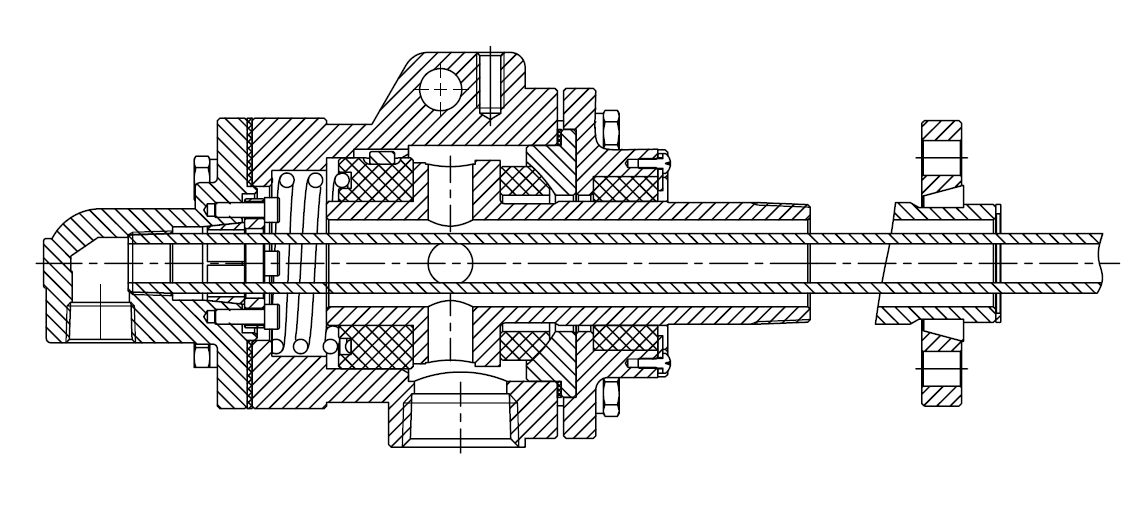

一、产品内部结构

SCB安装1

二、爆炸图

SCB安装2


三、安装步骤

1.安装接头前需清理轴头。轴头表面清理干净,无石棉纸或其他物质残留,保证平整,轴孔里面清理干净,保证流通的介质中无杂质。

SCB安装3

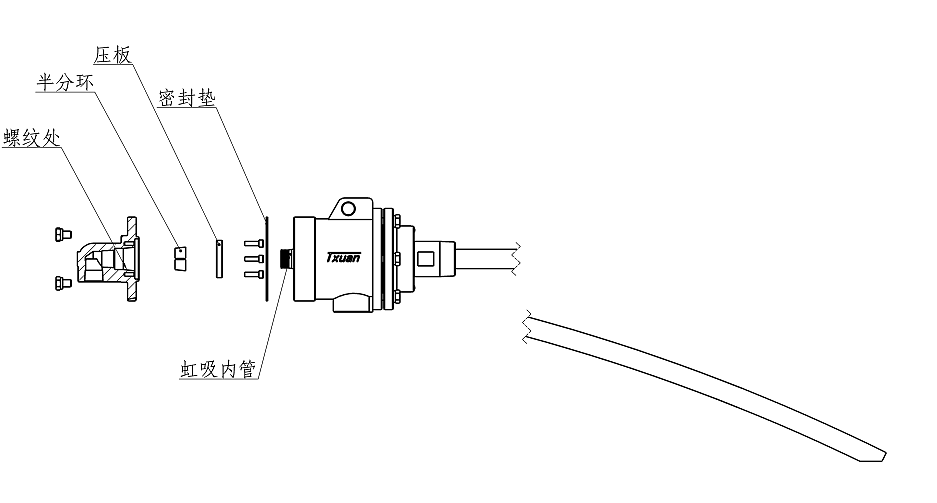

2.将尾盖卸下,虹吸管穿过壳体旋入尾盖螺纹(旋紧),确保虹吸管安装完成后虹吸吸嘴朝向向下,用半分环加法兰压紧,旋紧螺丝。

SCB安装4

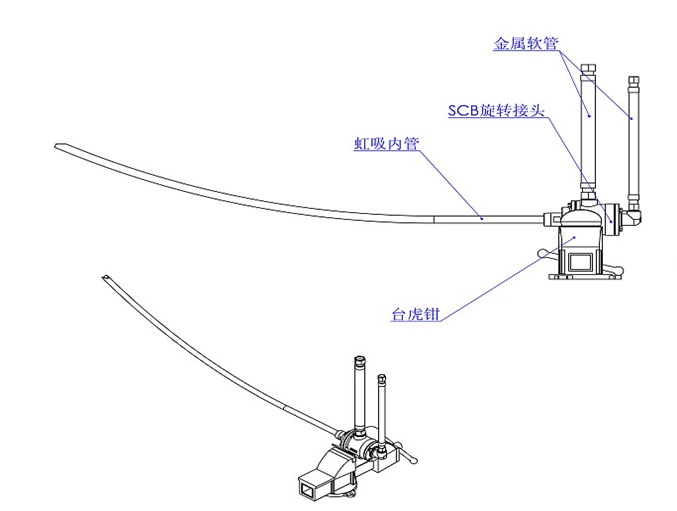

3. 用台虎钳夹住壳体,将金属软管连接到接头上;

SCB安装5

4. 将接头连接到轴头上;

先将接头及虹吸管插入轴孔里,如果是螺纹式,加生料带和密封胶;如果是法兰式,先将紫铜垫放在轴孔台阶孔里,将半分环和快换法兰套于外管上将紫铜垫压住,上螺丝固定,螺丝要先对角预紧,再均匀对角上紧,力矩应该相同;安装完毕后快换法兰和轴头法兰之间应该有间隙。



SCB安装6

5.止转;

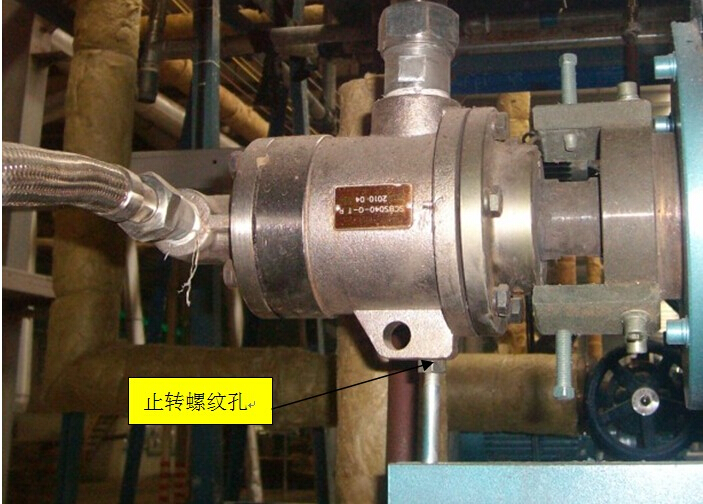

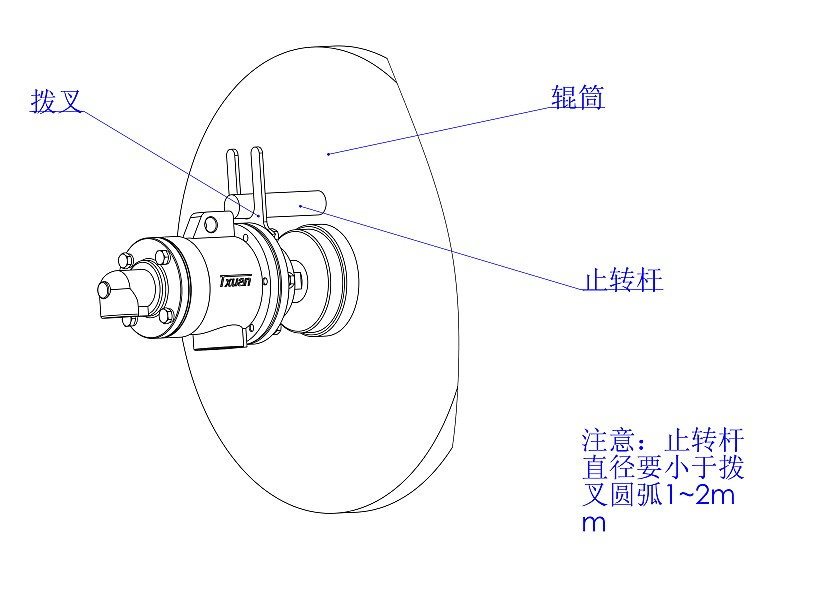

可以利用壳体上有螺纹孔和止转孔固定,也可用拨叉来固定(如需要请跟腾旋公司说明)。用螺纹孔固定如图七;用拨叉止转,将止转杆一头连接到客户一头连接到拨叉U型槽内(注意止转杆的直径要比U型槽圆弧小1~2mm),如图八;注意止转不能将旋转接头固定死,接头要能有轻微摆动的空间。

SCB安装7

SCB安装8

四、安装金属软管

五、 注意事项

1.安装旋转接头前,保持管道、滚筒、介质及其他有关设备内部的清洁,新的机器往往因内部不清洁造成旋转接头异常损坏。

2.安装接头时,接头的外管和法兰于设备转动轴连接后应同心,延长使用寿命。

3.安装结束后,用手从接头尾部沿轴向均匀用力推动,确认接头有自动调节的空间,没有被金属软管固定死,具有补偿作用。

4.安装结束后,虹吸嘴应该是垂直向下的。

5.如果有擦缸现象,可以对虹吸管做适当反向弯曲,直到没有擦缸声音为止。

6.安装过程中严禁对旋转接头进行敲击、摔打、碰撞,否则极易造成内部密封石墨的破损导致产品失去密封性能。
