SCS-O带有双重密封结构的旋转接头结构示意图-腾旋科技

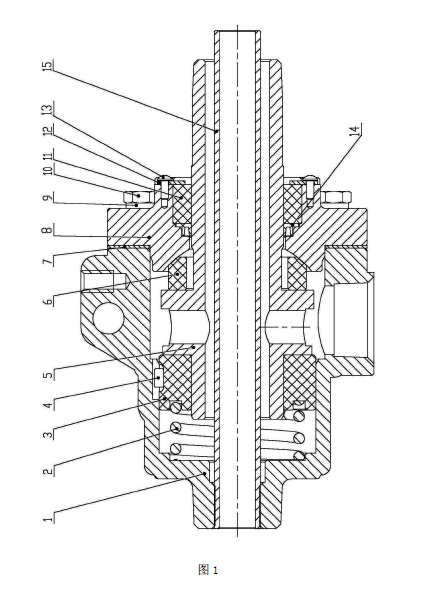

如图1 所示，SCS-O带有双重密封结构的旋转接头主要包括壳体1、外管5 和内管15，壳体1 内底端设有圆柱弹簧2和圆柱环3，圆柱弹簧2 的端面嵌入圆柱弹簧2 的端面凹槽中。外管5 侧面设有介质进口，介质进口侧壁与圆柱环3 滑动接触。外管5 的一端伸入圆柱环3 中，另一端上套装球面环6。

圆柱环3 将外管5 的介质进口与圆柱弹簧2 隔离，使得圆柱弹簧2 处于低温区，减少圆柱弹簧2 热变形和脆断现象的产生，确保了密封性能并延长了使用寿命。

圆柱环3 和外壳1 内壁之间设有卡槽，卡槽中设有止转滑动销4，止转滑动销4 能够沿着卡槽前后滑动，并阻止圆柱环3 和外壳1 之间发生相对转动。

外管5 内设有内管15，外管5 和内管15 之间设有介质通道，内管15 一端与介质出口连接，另一端连接用户旋转设备。

壳体1 的端面上通过六角螺栓10 连接端盖8，端盖8 内侧设有密封球面，端盖8 的密封球面与球面环6 密封接触，从而形成产品的第一道密封结构，避免产品的跑冒滴漏。所述端盖8 和六角螺栓10 之间设有弹性垫圈9，端盖8 和壳体1 的端面之间设有密封垫7。

外管5 上套装导向环11，导向环11 通过止转板12 压入端盖8 内，止转板12 通过螺钉13 固定在端盖8 端面上。

端盖8 内侧设有密封槽，密封槽内设有泛赛密封圈14，泛赛密封圈14 套装在外管5 上，用于密封端盖8 和外管5 之间，泛赛密封圈14 后端通过导向环11 压紧。泛赛密封圈14 构成产品的第二道密封结构，避免产品的跑冒滴漏。

所述圆柱环3 和导向环11 构成了外管5 的双支撑无油轴承结构，使得外管5 能够平稳运转。

SCS-O带有双重密封结构的旋转接头的工作原理是：在工作时，介质通过壳体1 上的进口进入外管的介质进口，然后通过介质进口进入外管和内管之间的介质通道进入内管连接的用户旋转设备上，从而起到降温作用。降温后的介质通过内管流出。在端盖的前后端分别设有球面环和泛赛密封圈构成的双重密封结构，提高了产品的密封性能，避免跑冒滴漏现象的发生。

SCS-O带有双重密封结构的旋转接头结构简单、紧凑、合理，在端盖的前后端分别设有球面环和泛赛密封圈构成的双重密封结构，提高了产品的密封性能，避免跑冒滴漏现象的发生；具有温差结构，减少圆柱弹簧热变形和脆断现象的产生，确保了密封性能并延长了使用寿命。
