SGJ高压力旋转接头结构主视图-腾旋科技

返回列表 来源:腾旋 查看手机网址
扫一扫!SGJ高压力旋转接头结构主视图-腾旋科技扫一扫!
浏览:- 发布日期:2017-09-22 10:17:00【

SGJ高压力旋转接头

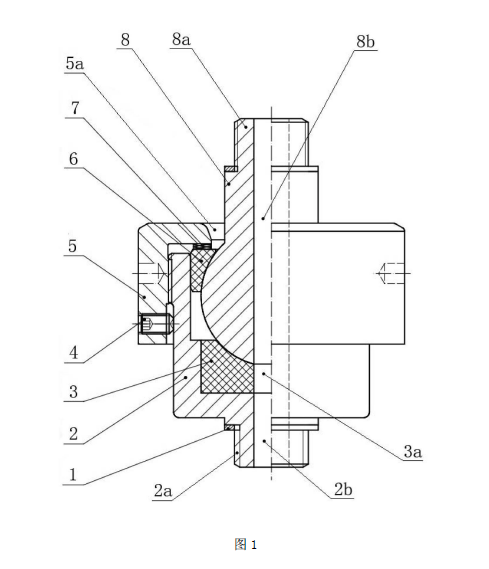

腾旋科技SGJ高压力关节接头主要由上下密封垫1、壳体2、凹球面密封环3、若干内六角螺钉4、端盖5、凹球面导向环6、多层波形弹簧7 和球面外管8 等组成。

如图1 所示,壳体2 下端设有壳体连接头2a,该壳体连接头2a 用于连接用户设备;凹球面密封环3、凹球面导向环6 和球面外管8 设置在壳体2 内腔内并通过连接在壳体2 上端的端盖5 封装,球面外管8 上端设有外管连接头8a,所述外管连接头8a 从端盖5 的中心通孔5a 伸出外露,外管连接头8a 用于连接另一用户设备;壳体2 内腔设有直通孔2b 和内台阶孔,凹球面密封环3 装配在内台阶孔中,球面外管8 的下部凸球面与凹球面密封环3 的凹球面配合密封;球面外管8 的中心设有通道孔8b,通道孔8b 通过凹球面密封环3 的中心孔3a 与壳体2 的直通孔2b 相连通;凹球面导向环6 套装在球面外管8 上,凹球面导向环6 的凹球面与球面外管8 的上部凸球面配合密封;凹球面导向环6 上端面上装有压紧弹簧7,压紧弹簧7 另一端依靠端盖5 的内端面压住。

如图1 所示,壳体2 外周的上端都设有外螺纹,端盖5 以其内螺纹与壳体2 的外螺纹连接。这样可以通过螺纹调节来调整端盖5 内端面与凹球面导向环6 上端面之间的轴向距离,进而调节压紧弹簧7 的压紧力。所述压紧弹簧7 的用途是提供压紧力,保证凹球面密封环3、凹球面导向环6 和球面外管8 之间的密封配合,优选地,压紧弹簧7 采用多层波形弹簧。

如图1 所示,端盖5 的外周上设有若干个螺孔,螺孔内用于装配内六角螺钉4,以使端盖5 止转。

如图1 所示,壳体连接头2a 的台肩和外管连接头8a 的台肩上各装有一个密封垫1,使本发明与用户设备连接时保持密封。

如图1 所示,端盖5 的中心通孔5a 是内径尺寸自上向下逐渐减小的锥形孔,并且中心通孔5a 的上端沿口设为弧形,这样有利于球面外管8 的摆动调节。

具体应用时,流体介质由球面外管8 上端的外管连接头8a 进入球面外管8 的直通孔2b 内,经由凹球面密封环3 的中心孔3a 进入壳体2 中的直通孔2b 中,然后从壳体2 下端的壳体连接头2a 输送到设备上去,进行冷却或加热。

优点:结构简单、合理,安装、维护方便,制造成本低,结构形状大小不受限制,适用广泛,其既可以径向转动又可以轴向摆动一个角度,轴向承受压力高且密封性能好,使用寿命长,根据工况采用耐高温材料,既能承受轴向高压又能承受高温。
