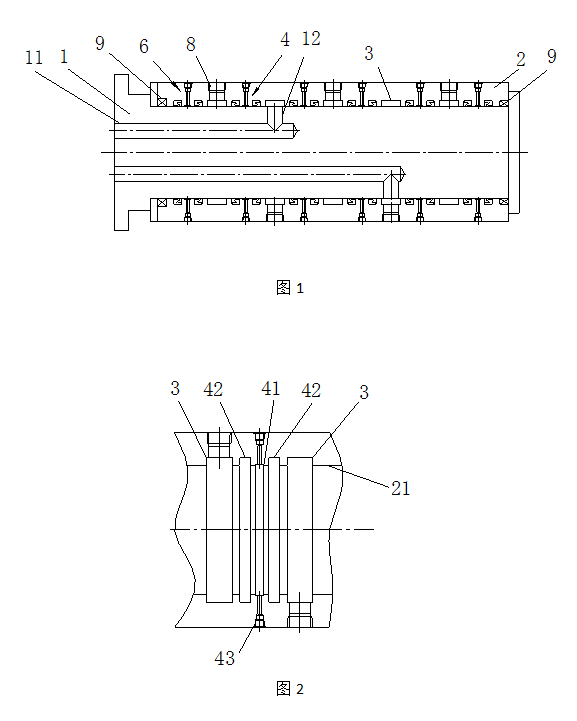

图1是腾旋科技盾构机用中央回转节优实施例的结构示意图；
图2是壳体的介质槽和密封槽的局部结构示意图；
图3是内密封结构的安装结构示意图；
图4和图5是唇形密封件的结构示意图；

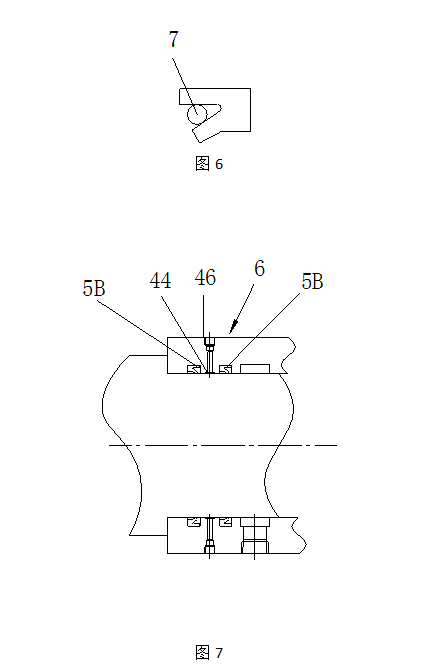

图6是承压唇口内嵌有O形圈的结构示意图；
图7是外密封结构的安装结构示意图；
图8是外密封结构的壳体部分局部结构示意图。
图中1、转轴，2、壳体，3、介质槽，4、内密封结构，5A和5B、唇形密封件，6、外密封结构，7、O形圈，8、管路接口，9、轴承，11、介质通道，12、接穿孔，21、通孔，41和44、润滑油槽，42和45、密封槽，43和46、注脂口，51A和51B、承压唇口。
腾旋科技盾构机用中央回转节，包括具有通孔21的壳体2和插入通孔21内的转轴1，壳体2的内壁上设有若干个环形的介质槽3，壳体2的外壁上开设有管路接口8，管路接口8和介质槽3连通，转轴1上设有若干个介质通道11和接穿孔12，接穿孔12将介质通道11和对应的介质槽3连通，其特征在于：壳体2上每两个相邻的介质槽3之间设有一个内密封结构4。
