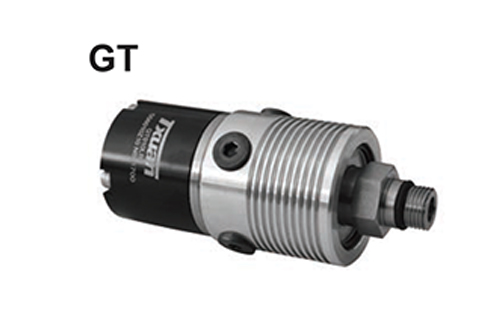

腾旋科技GT系列高速旋转接头，包括壳体、转轴和安装在壳体内部的脱开装置，壳体上开设有用于接入流体介质的进口和阀孔；阀孔的一端连通进口，另一端连通有导向孔；转轴的中心设有通孔，转轴的一端与外部设备相连并可随外部设备旋转，转轴的另一端为转轴平面密封部；脱开装置包括滑阀和静环，滑阀置于阀孔内，滑阀与阀孔密封连接并可沿轴向移动，滑阀的近导向孔端和壳体之间轴向设置有处于压缩状态的第一弹簧；滑阀为圆柱形，近导向孔的一端开设有滑阀内腔，滑阀内腔为开口的盲孔，滑阀内腔的口部设置有尾部挂钩；滑阀近进口的一端设有滑阀密封部，壳体的进口上设置有与滑阀密封部相对应的孔密封部，滑阀密封部和孔密封部可相互耦合并实现密封连接；滑阀的近进口的一端位于滑阀密封部外侧的端面上开设有若干个导流通道连通滑阀内腔；静环为一中空轴状结构，一端为控制端，同轴穿过导向孔；控制端穿过滑阀内腔的口部伸入滑阀内腔，控制端上设置有与尾部挂钩相接触的凸台部；静环另一端为密封端，设置有与转轴平面密封部相对应的静环平面密封部，静环和壳体之间轴向设置有处于压缩状态的第二弹簧，静环和导向孔之间保持密封并可沿轴向移动；转轴的转轴平面密封部插入壳体内，转轴密封部与静环平面密封部同轴相对安装；静环向转轴方向移动时转轴密封部与静环平面密封部可互相贴合密封，静环向滑阀方向移动时转轴密封部和静环密封部可互相分离脱开。
