外支撑结构旋转接头安装注意事项

返回列表 来源:腾旋 查看手机网址
扫一扫!外支撑结构旋转接头安装注意事项扫一扫!
浏览:- 发布日期:2017-08-04 08:27:00【

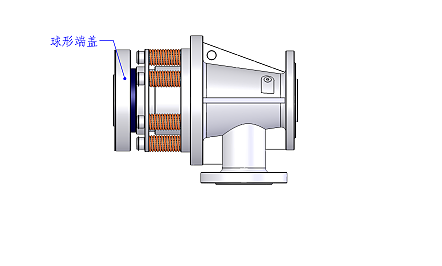

          对于外支撑结构,首要保证的是安装的旋转接头与设备的同轴度。如图是外支撑结构的典型例子,在安装此接头之前,对于和环形支架相连接的安装基准面来说,它们所配合的面必须是光滑平整的,保证整个旋转接头在安装完毕后和设备有很好的同轴度,对接头的使用功能和寿命来说至关重要。 当然,在此类旋转接头的密封组件中,如图。安装球形端盖时需要注意几点。一是螺丝对角的拧紧,二是对于拧螺丝的力矩不能太大,经试验得出M12的螺丝扭矩是60N/m、M16的螺丝扭矩是160N/m。因为球形端盖属于密封组件的一部分,如果在安装过程中拧螺丝的力道过大,在设备升温以后容易产生形变,使密封面不能完全贴合,出现泄漏的状况。


外支撑结构旋转接头

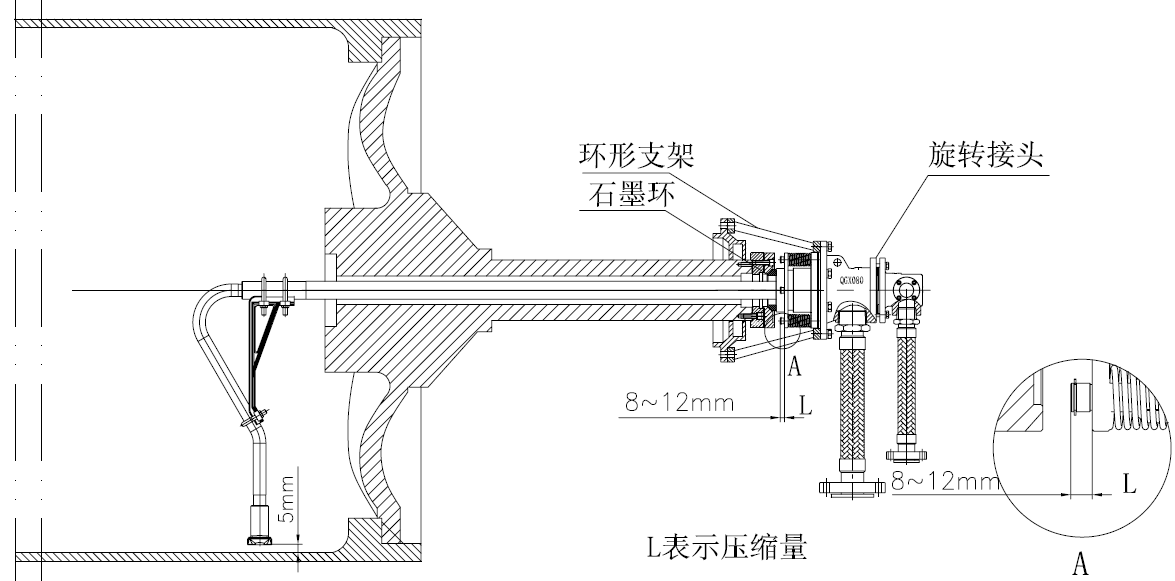

          对于此种旋转接头来说,还有特殊的一方面是弹簧补偿机构裸露在外面。因为现阶段国内的设备参数的整体统一度不高,如果只按理想状态安装,弹簧的压缩量往往会有大约10mm的出入,而多出的10mm对于石墨的压力会很大,由于旋转扭力对石墨环过大的作用力加上流体压力,石墨密封环容易破损或者是超正常状态磨损,具体表现为外圆龟裂和剥落现象,所以有时需要在安装过程中调节弹簧的压缩量,使压缩量控制在理想设计的压缩量8~12mm范围内。如果压缩量过小,甚至石墨环与密封端面脱开,我们需要增加调节垫片在球形端盖的后方(通常旋转接头厂家提供),否则会产生非接头质量原因的泄漏或者是短时间接头失去补偿能力。这种外支撑的旋转接头通常是带内部悬臂固定式虹吸器的。如图,是旋转接头安装完毕的效果。

外支撑结构旋转接头2
