旋转接头的工作原理是很多客户都感兴趣的问题，不同的旋转接头规格型号工作原理也不一样，下面就根据其流通方式图文的形式直观的讲一下旋转接头的工作原理。

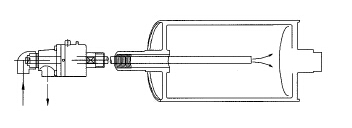

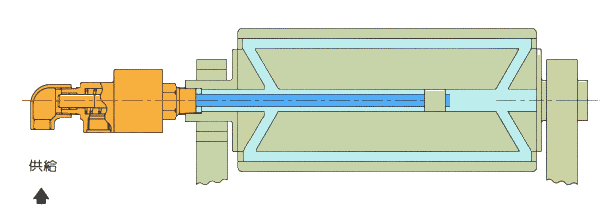

双通式（内管旋转）旋转接头工作原理
此型为内管与滚筒的内心流体通孔做紧密的连接，以免流体回流而影响滚筒之升温效率，内管与滚筒同步运转。
接头工作示意图：

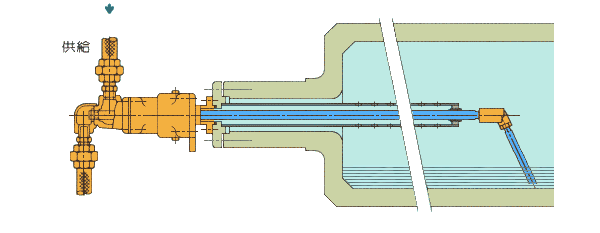

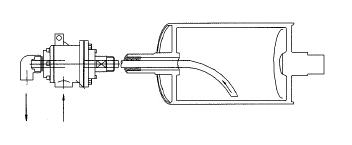

双通式（内管固定）旋转接头工作原理
此型不同处为滚筒内设有虹吸管，将冷凝水排出，此型多用于蒸汽。
接头工作示意图：

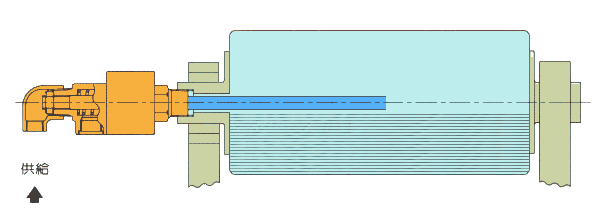

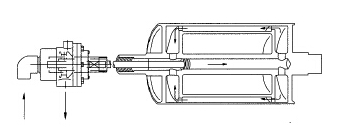

双通式（内管固定）旋转接头工作原理
在滚筒的一端装置回旋接头，同时在此端有流体的进入及排出之功能。
接头工作示意图：

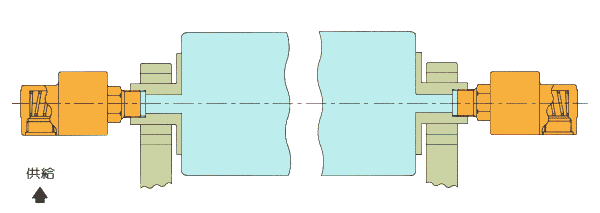

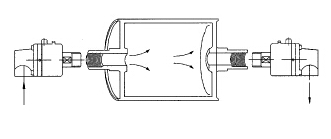

单通式旋转接头工作原理
在滚筒的两端装置回旋接头属贯通流方式，流体有一端进入而由另一端排出，不需要内管装置。
接头工作示意图：
旋转接头选型步骤：
（1）首先根据与旋转接头连接设备的结构确定使用旋转接头的类型：如果设备的结构决定了输入介质与输出介质在设备的一同一侧实现，那么必须选择复路型旋转接头。如果由设备的结构决定了输出入介质与输出介质分别在设备的两侧实现 ，那么必须选择单路型旋转接头。
（2）如果设备要求同时输送多种介质或将介质输出送到多个位置时应考虑选用多通路型旋转接头。
（3）根据所需输入、输出介质流量选择旋转接头的通径。
（4）根据介质的压力及设备的转速选择具备相应性能的旋转接头。
（5）根据设备与旋转接头连接结构形式确定埋入式、法兰式或螺纹连接及内管旋转式或固定式连接，同时切记：如果选择螺纹式连接的旋转接头，必须明确设备的旋转方向。
（6）用户若不方便自己选择旋转接头类型，可提供下列有关参数，由我公司负责为您提供选型。
①设备与旋转接头连接的结构形式及相关尺寸
②设备旋转转速及方向
③介质名称及其温度、压力
④提供旋转接头与金属软管相连的接口形式及尺寸
