BQ型 导热油旋转接头的设计与功能-旋转接头厂家

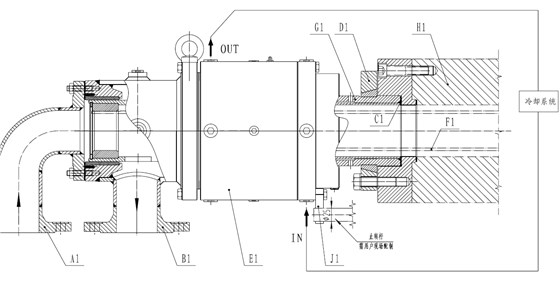

BQ系列旋转接头通过法兰 D1安装至旋转辊子 H1。介质通过尾盖 A1进入系统并流入辊子。如果为双通道接头，介质通过同一旋转接头供应并排出。内管 F1与旋转转子 G1配合连接创造第二个通道。止转装置 J1用于固定壳体 E1。传感器插头配置用于安装振动传感器 K1以保证对旋转接头的轴承实施监控。

BQ系列旋转接头适用于供给温度 400°C及转速达 2000RPM的热油。其应用与涂装及层压系统，造纸、无纺布及织物，烘干机等。如果热油与空气中的氧气接触，可能会引发诸如结焦或裂化之类的化学反应。

如果密封受损，油及油蒸汽可能会溢漏。 BQ系统通过淬火油将空气中的氧气与油分开。淬火油是与主回路中所用一样的油。淬火介质同时对旋转接头内部的密封及轴承进行润滑。

如果不只一个旋转接头连接至冷却装置，必须要安装配油器以保证所有旋转接头有足够的淬火油量。

BQ旋转接头需要额外配置冷却装置。BQL旋转接头不需要配备冷却装置，其应用限值为 250°C。标称直径为 40的应用限值为 200°C。
