BQ型高速高温旋转接头结构示意图-腾旋科技

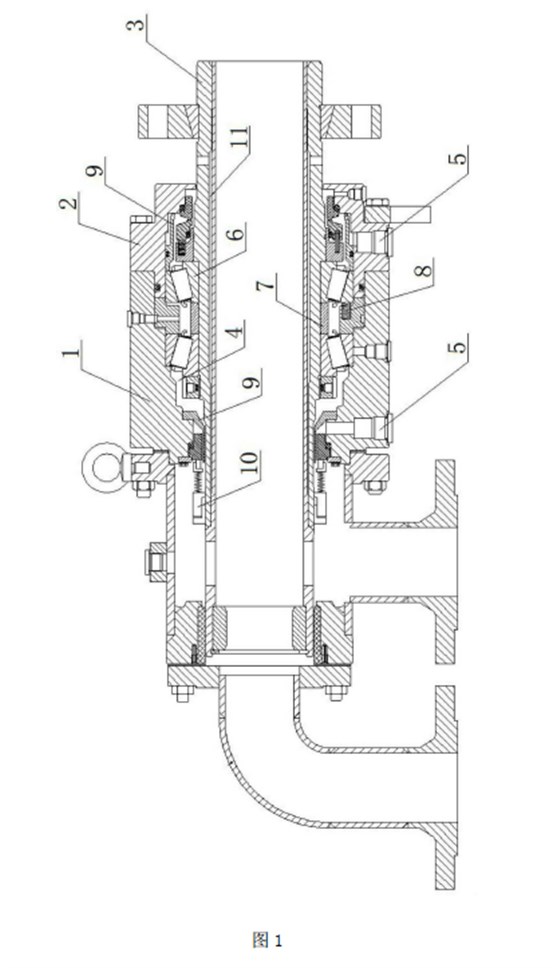

如图1 所示，BQ型高温高速旋转接头，包括壳体1、端盖2、外管3 和由三者所围成的冷却腔4，壳体1 上设置有冲洗接口5( 需要注意的是，两侧的接口为冲洗接口，而中间的接口是用于连接温度传感器的)，冷却液由此实现进出，冷却腔4 内设置有两个轴承6，轴承6 之间设置有隔套7，轴承6 与隔套7 之间设置有弹簧8，用于补偿轴承6 与隔套7 之间的轴向间隙，防止外管产生轴向窜动。

冷却腔4 内设置有两个导流环9，分别设置在冷却腔4 的两端，不仅减小了冷却腔4 的空间，同时引导冷却液先流向密封件10 再回流到轴承6，从而加快冷却速度。

采用的密封件10 为耐高温波纹管机械密封件，耐热性强，所承受温度从传统密封件的170 摄氏度提高到450 摄氏度，降低密封件的损坏率，延长旋转接头的使用寿命。

外管3 的管壁内设置有隔热腔11，起到隔热作用。

BQ型高温高速旋转接头，提高了冷却液的利用率，加快了冷却速度，补偿了轴承与隔套之间的轴向间隙，防止轴承损坏，保证了旋转接头在高温高速的环境下正常运作。
