CIM水用旋转接头安装说明-腾旋科技

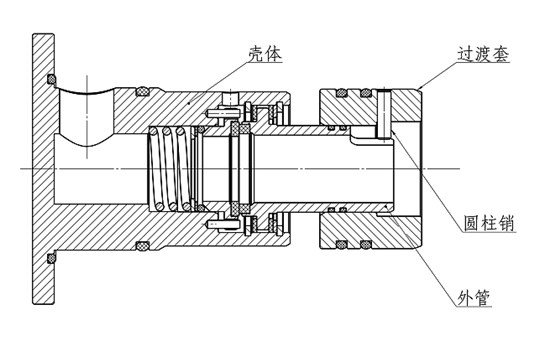

一、剖视图；

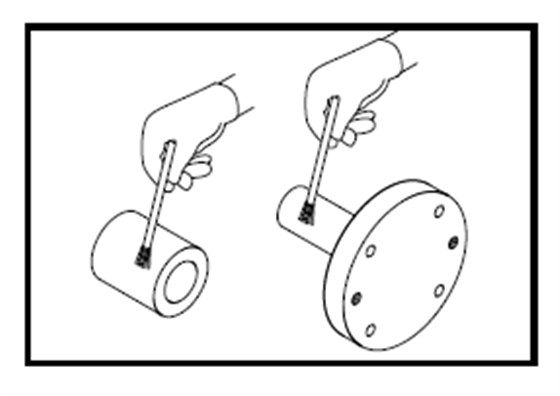

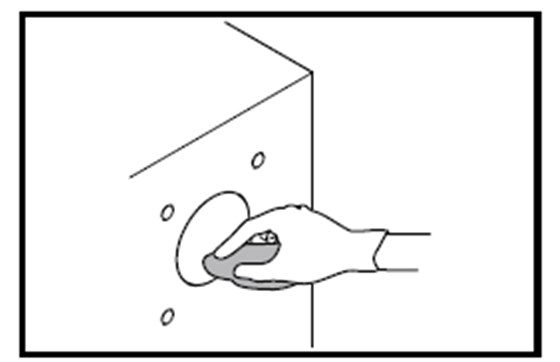

二、 清理轴头与内部辊筒，确保轴头内无铁屑及锐角，孔口倒圆角；

三、安装之前在过渡套和外管的表面涂一层润滑油；

四、将过渡套和限位孔用挡圈装入轴孔，注意不要损坏O型圈；

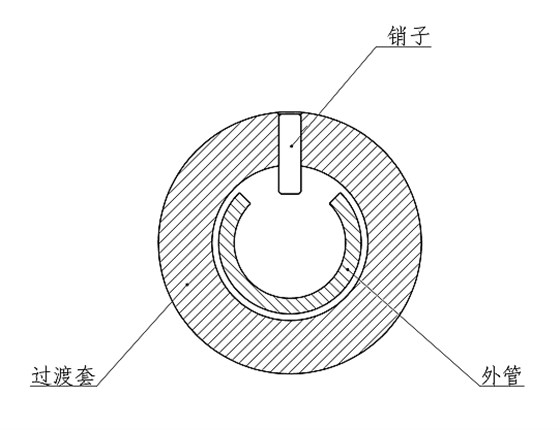

五、将接头与过渡套连接，保证过渡套上的销子配合在外管上的止转口里；接头尾部法兰部分紧贴轴头；

5.1 对齐壳体上孔与设备轴头孔的角度关系；

注意：此时孔是非标均分的；

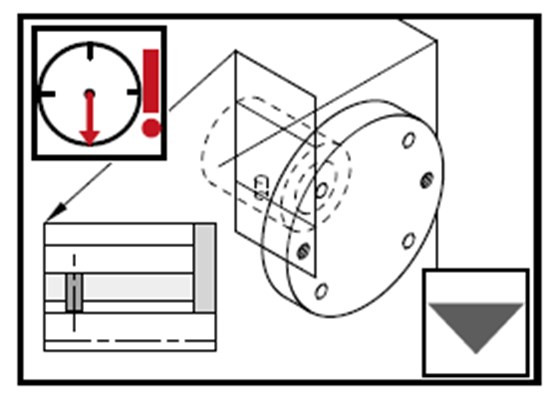

5.2 用手拨动外管，目测销处于外管开口槽内，如图六；

5.3 用手轻推壳体，进入设备；

5.4 用螺钉穿过壳体尾部螺纹孔，对角拧紧；

注意：此时绝对禁止用重物敲击旋转接头；

详情请联系腾旋公司，免费热线：400-9955-837
