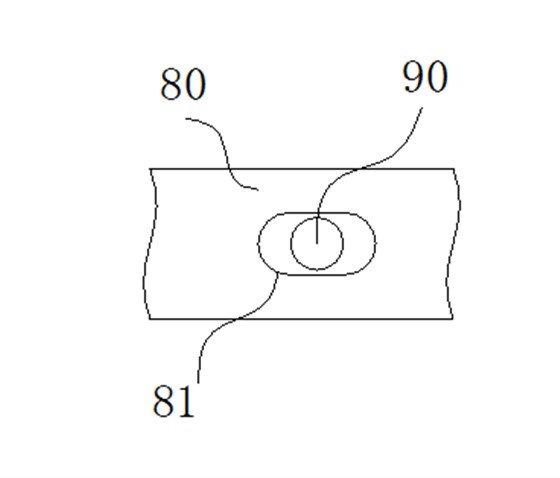

盾构机的渣土改良介质输送装置叉板和拨杆连接部位的示意图

如图所示，拨叉装置包括拨杆90和叉板80，拨杆90和壳体40连接，叉板80和盾体10连接，叉板80上设有腰形孔81，拨杆90插入腰形孔81中，腰形孔81的长度方向与转轴50的轴向平行。

将拨杆90插入到叉板80的腰形孔81中，腰形孔81的长度方向与转轴50的轴向平行，叉板80只在转动方向限制壳体40的转动，不会对壳体40产生其他方向上的不利的外力，避免了对壳体40产生拉扯现象，延长了中央回转节的使用寿命。
