扰流器安装步骤简介

第一步：准备好扰流器安装所需工具。下列为一组人员安装所需工具:

a、气动扳手一个

b、30的开口扳手两把

c、卷尺一把

d、锤子一个

e、粉笔若干

f、17的开口扳手一个

g、錾子一个

第二步：利用卷尺检查烘缸内部尺寸是否和图纸所示相符合，如有出入，请咨询腾旋技术部。

第三步：安装时，建议三人为一组在烘缸内，其中一人在烘缸人孔外传递工具和扰流器配件。注意：在装扰流器之前必须要先安装虹吸器。

第四步：照着图纸在离虹吸器吸嘴大约25mm到40mm（按图纸所示为准）的地方开始装第一组扰流器，每次安装横梁时，记得用粉笔做好记号保证横梁距离缸壁距离一致。

第五步：先将两根横梁置于烘缸六点时钟位置，和烘缸轴线相平行。将纵梁与横梁靠近烘缸尾部一端的螺丝孔相连，让纵梁随重力自然贴靠在内壁上，这样一来纵梁就在八点时钟到四点时钟位置，将其余四根横梁与这根纵梁连接起来。装另外两个纵梁，完成后三分之一圆就算安装结束。

注意：弹簧垫应装在横梁和纵梁之间，六角头螺栓全都上紧。

如位置手动不能调整，可用锤子适当敲正，对准纵梁和横梁的孔位。

第六步：将另外两根纵梁与刚才装好的纵梁用螺栓全螺纹连接，连接成一个整圆（一个人扶着这两根纵梁一个人穿上所有螺栓，再从下而上紧固三个螺栓上的螺母）。注意保证纵梁的圆周和烘缸直径圆是平行的。接下里按同样方法安装另一头的纵梁。

注意：中间一段纵梁先不装，方便横梁穿插，便于调整位置。

第七步：将这三分之二圆的所有横梁和纵梁连接起来以后，再装中间一段纵梁。

注意：六角头螺栓全都上紧，六角螺母锁紧，最后用锤子和錾子将螺纹敲死。

第八步：再按五到七步的方法安装下一组纵横梁（注意和第一组对齐，中间注意要留5~10mm距离），最后再用开口扳手依次上紧所有螺丝螺母。

第九步：清理烘缸内安装扰流器所留下的螺丝、垫片等杂物，封堵好人孔。

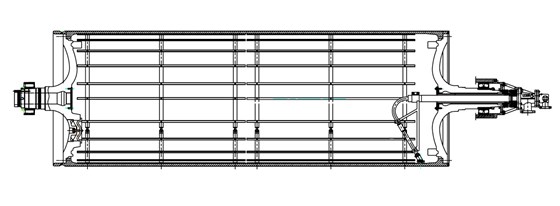

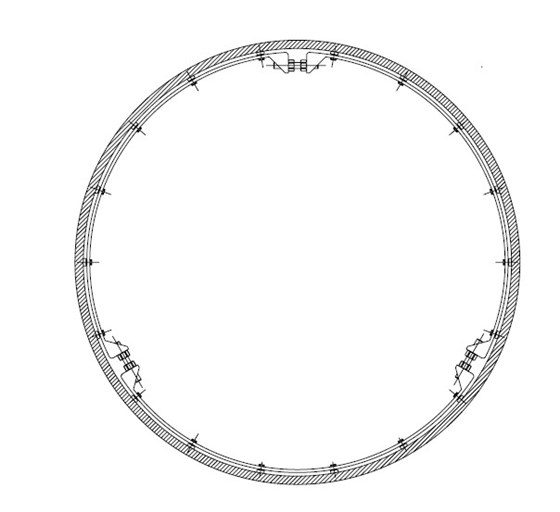

安装完成图
