SGJ-Q简易关节接头结构示意图-腾旋科技

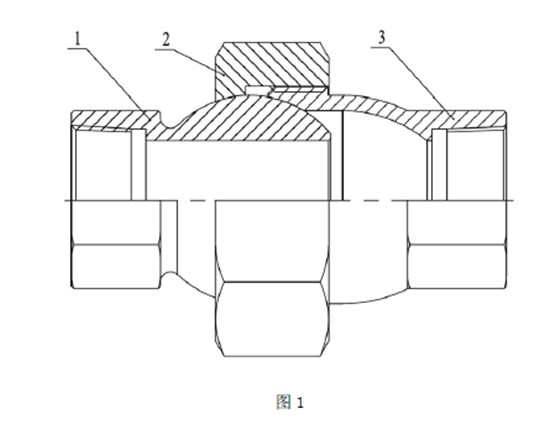

如图所示，腾旋科技SGJ-Q简易关节接头主要由外管1、连接座2 和壳体3 组成。

外管1 内设有直通孔，外管1 第一端的直通孔内设有连接螺纹，连接螺纹用于与静止管道或转动/ 摆动设备连接；外管1 第二端的外周表面为凸球面，连接座2 内设有连接通孔，连接座2 第一端的连接通孔内设有连接球面带，该连接球面带与所述外管1 第二端的凸球面接触配合；连接座2 第二端的连接通孔内设有连接内螺纹，壳体3 第一端的外圆设有连接外螺纹，连接外螺纹与连接座2 的连接内螺纹螺纹连接；壳体3 内设有通孔，壳体3 第一端的通孔内设有壳体3 球面带，该壳体3 球面带与外管1 第二端的凸球面接触配合；壳体3 第二端的通孔内设有外管1 第一端的外周表面为六角面，连接座2 的外周表面为六角面，壳体3 第二端的外周表面为六角面，这样的结构涉及可以为实际操作提供方便。
