S系列旋转接头是球面密封结构，自支撑、外部补偿设计。依靠弹簧推动壳体沿轴向向后的位移起补偿密封磨损的作用，完成内部介质与外界空气的密封隔离。因此需要合理的安装方式及定期的维护保养确保产品在设备中的使用。

内部结构图

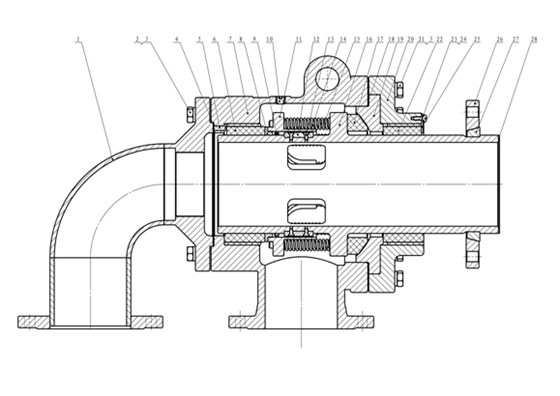

SN(020-065) 1.异径弯头 2.壳体 3.弹簧 4.圆柱环 5.圆柱销 6.外管 7.球面环 8.密封垫 9.端盖 10.弹簧垫圈 11.六角头螺栓 12.导向环 13.止转垫 14.弹簧垫圈 15.十字槽盘头螺丝 16.外管17.半分环 18.快换法兰 19.紫铜垫 20.内管

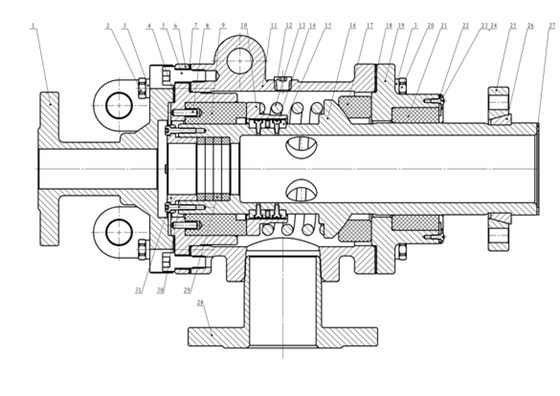

SN080 1.尾盖2.螺栓3.弹垫4.密封垫5.内六角螺钉6.中盖7.密封垫8.圆柱销9.圆柱环10.弹簧座11.壳体12.内六角堵头13.弹簧14.内六角螺钉15.止转键16.外管17.球面环18.密封垫19.端盖20.螺栓21.圆柱环22.止转垫片23.盘头螺钉24.弹簧垫25.快换法兰26.半分环27.紫铜垫28.侧孔法兰

SC125 1.尾盖2.螺栓3.弹簧垫4.密封垫5.圆柱销6.圆柱环7.壳体8.弹簧垫片9.O型圈10.内六角堵头11.弹簧座12.止转键13.内六角螺钉14.弹簧15.弹簧导杆16.外管17.球面环18.密封垫19.球形端盖20.端盖21.螺栓22.导向环23.内六角螺钉24.弹垫25.止转垫片26.快换法兰27.半分环28.紫铜垫

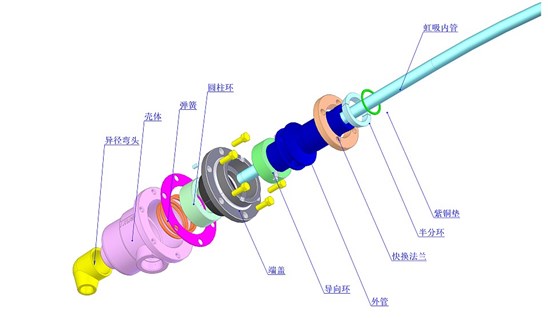

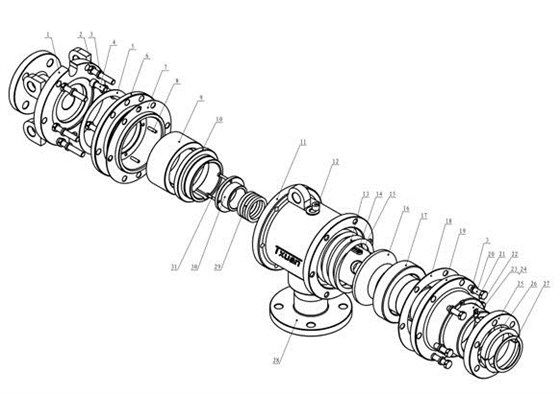

爆炸图

备注：SN（020-065）与SC（020-065）除密封面有正反之分，内部补偿机构结构相同

SN080/SC090/SC100除密封面有正反之分，内部补偿机构结构相同

SC(125-250)内部补偿机构结构相同
