腾旋科技CID601钢铁连铸机用带减震结构的旋转接头的结构示意图

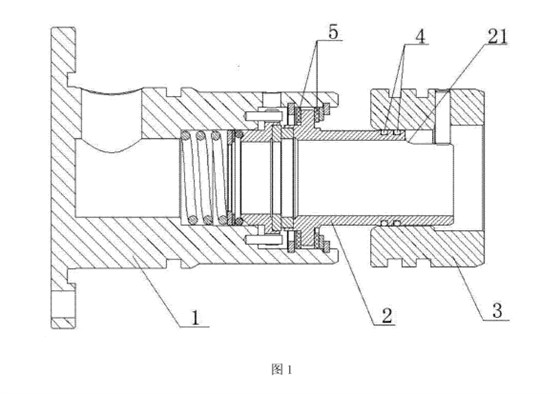

图l是腾旋科技CID601钢铁连铸机用带减震结构的旋转接头的结构示意图。

如图l所示，腾旋科技CID601钢铁连铸机用带减震结构的旋转接头，包括壳体l、外管2和过渡套3，外管2的一端套装在壳体l内，外管2的另一端套装在过渡套3内，外管2和过渡套3之间留有间隙，在外管2与过渡套3的配合处，外管的外圈顶部设置有一个台阶21，外管2的外表面设置有两个环状凹槽，在每个环状凹槽内设置有0型圈4。

外管与壳体之间的垫圈5采用特种工程塑料，具有自润滑性、耐高温、耐腐蚀等特点，使接头在高速旋转中时，外管的摩擦力降到更低，保证接头高效、稳定的工作。

外管和过渡套之间留有间隙，并在外管的外圈顶部设置有特殊台阶，可抵抗连铸辊l。以内的偏转，利用0型圈的变形量来调节连铸辊变形对旋转接头过渡套及联接部分的位移影响（期间外管和过渡套不发生干涉），避免冷却水泄漏的发生。

腾旋科技CID601钢铁连铸机用带减震结构的旋转接头，密封性好，避免冷却水发生泄漏，工作稳定、高效。
