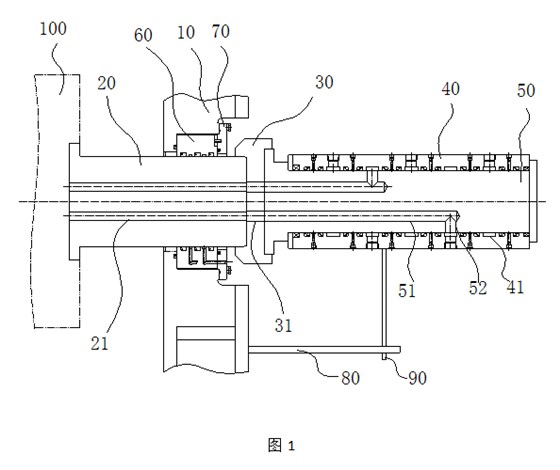

腾旋科技盾构机的渣土改良介质输送装置实施例的结构示意图

图中10、盾体，11、安装槽，12、窗孔，13、第二密封槽，20、过渡轴，21、第一介质通道，30、连接板，31、第二介质通道，40、壳体，41、介质槽，42、密封槽，43、润滑油槽，44、注脂口，45、管路接口，46、唇形密封件，50、转轴，51、第三介质通道，52、接穿孔，60、浮动环，61、第一密封槽，62、狭槽，63、止转销，70、盖板，71、第三密封槽，72、第四密封槽，80、叉板，81、腰形孔，90、拨杆，100、刀盘，461、承压唇口。

如图1所示，腾旋科技盾构机渣土改良介质输送装置，包括盾体10，还包括土仓密封装置、连接板30和中央回转节，土仓密封装置包括与盾体10密封连接的过渡轴20，过渡轴20的左端伸入土仓中，过渡轴20的右端设于盾体10右端外侧，在盾体10右端外侧的过渡轴20上设有的连接板30，中央回转节和连接板30连接；过渡轴20上设有第一介质通道21，连接板30上设有第二介质通道31，中央回转节上设有第三介质通道51，第一介质通道21、第二介质通道31和第三介质通道51依次连通。

过渡轴20伸入土仓中和盾构机的刀盘100连接，中央回转节和盾构机渣土改良系统的出口部连接，盾构机渣土改良系统可以向中央回转节输送泡沫、水或者膨润土等渣土改良介质，同时也可以输送刀盘100或者土仓中工作部件需要用到的润滑脂或者液压油等介质，中央回转节将渣土改良介质通过连接板30输送到过渡轴20之中，再由过渡轴20输送至刀盘100之中，最后从刀盘100对应的出水口喷出，以达到渣土改良的效果，由于刀盘100相对于盾体10一直处于旋转状态，通过中央回转接头可以从静止的管路连接口处将渣土改良介质传输到旋转的刀盘100中去，的刀盘100带着过渡轴20转动，过渡轴20在转动的过程中和盾体10保持密封连接。
