BQ型高速高温旋转接头结构示意图-腾旋科技

返回列表 来源:腾旋 查看手机网址
扫一扫!BQ型高速高温旋转接头结构示意图-腾旋科技扫一扫!
浏览:- 发布日期:2017-08-23 08:40:00【

高温高速旋转接头

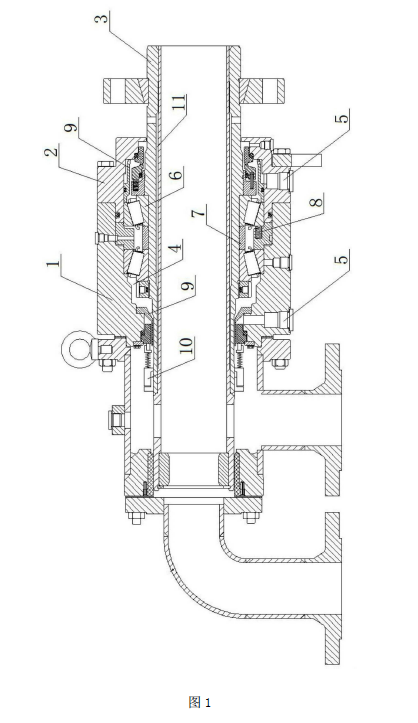

如图1 所示,BQ型高温高速旋转接头,包括壳体1、端盖2、外管3 和由三者所围成的冷却腔4,壳体1 上设置有冲洗接口5( 需要注意的是,两侧的接口为冲洗接口,而中间的接口是用于连接温度传感器的),冷却液由此实现进出,冷却腔4 内设置有两个轴承6,轴承6 之间设置有隔套7,轴承6 与隔套7 之间设置有弹簧8,用于补偿轴承6 与隔套7 之间的轴向间隙,防止外管产生轴向窜动。

冷却腔4 内设置有两个导流环9,分别设置在冷却腔4 的两端,不仅减小了冷却腔4 的空间,同时引导冷却液先流向密封件10 再回流到轴承6,从而加快冷却速度。

采用的密封件10 为耐高温波纹管机械密封件,耐热性强,所承受温度从传统密封件的170 摄氏度提高到450 摄氏度,降低密封件的损坏率,延长旋转接头的使用寿命。

外管3 的管壁内设置有隔热腔11,起到隔热作用。

BQ型高温高速旋转接头,提高了冷却液的利用率,加快了冷却速度,补偿了轴承与隔套之间的轴向间隙,防止轴承损坏,保证了旋转接头在高温高速的环境下正常运作。
