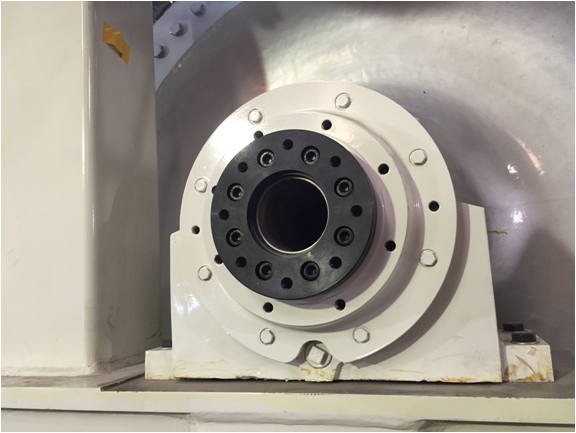

GS系列安装步骤：1.安装过渡法兰
注意事项：检查轴头端面是否完好（要求轴头加工面平整），如有瑕疵（加工面有碰撞、加工面加工粗糙等）需涂抹密封胶。螺栓安装时需对角拧紧。

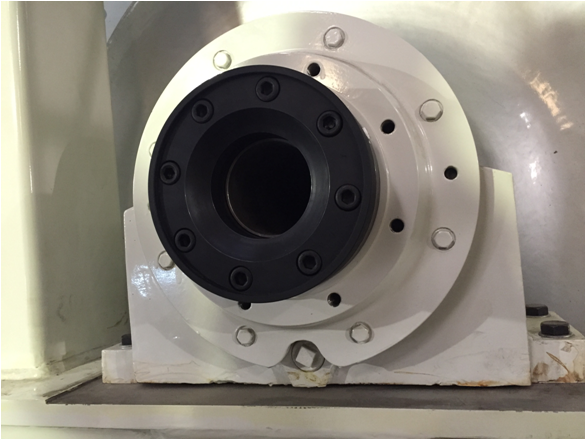

GS系列安装步骤：2.安装球形端盖
注意事项：检查球面上是否完好，用布将球面清理干净（可使用煤油擦拭），螺栓安装时需对角拧紧切不可以用加力杆。

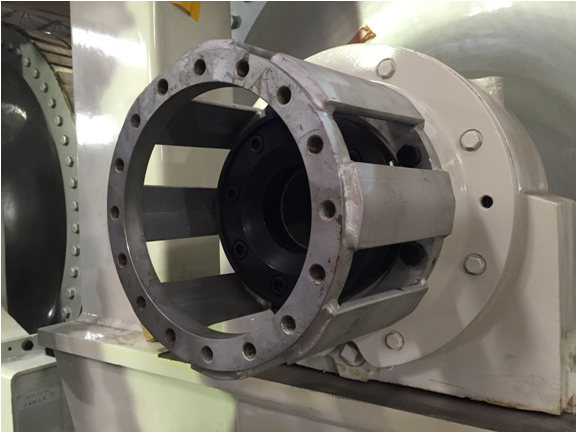

注意事项：确保安装面平整，及孔位置关系。

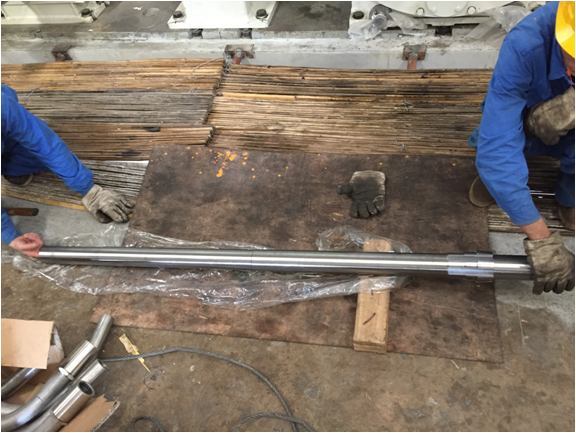

GS系列安装步骤：4.分解虹水平管
注意事项：去除水平管上的锁紧装置，确保O型圈配合位置不能有磕碰。

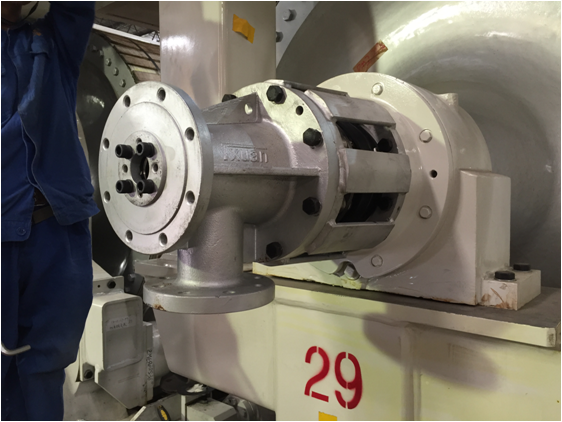

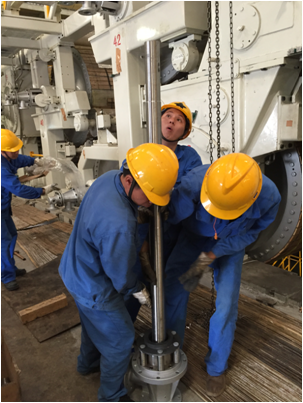

GS系列安装步骤：5.将水平管与接头组件连接
注意事项：确保进气口与止转销的位置，过程中不可以碰伤滑动外管端面。
注意事项：组装时将石墨环套在水平管上（检测石墨环是否磕碰，及污迹，可用煤油清洗），不允许磕碰，在接头将要到安装位置时石墨环需要托起避免碰撞。连接后看弹簧压缩量调节压缩尺寸（通过在壳体与环形支架间添加所需厚度的垫片），而后旋紧连接螺栓。
GS系列安装步骤：7.固定水平管吊紧装置
注意事项：必须严格按照安装说明书上的力矩进行施工。

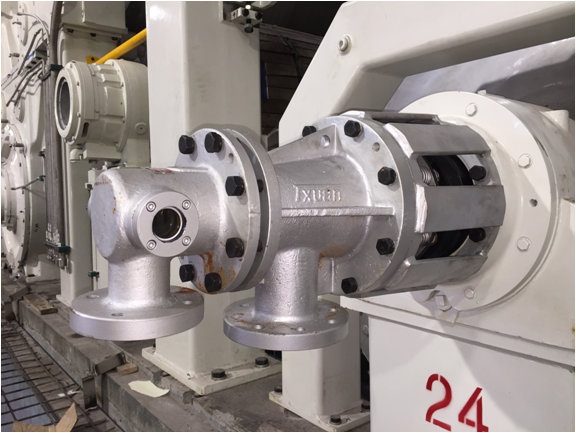

GS系列安装步骤：8.安装尾盖
注意事项：检查视镜玻璃的完好，螺栓对角拧紧。

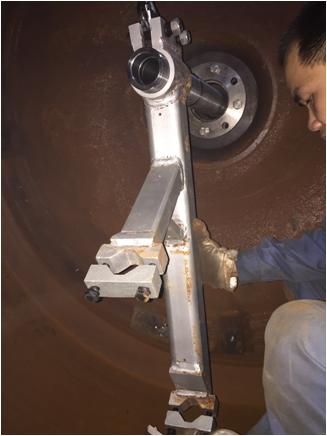

GS系列安装步骤：9.安装虹吸支架
注意事项：检查虹吸支架内孔是否有焊渣及缺陷（孔内有异物必须清除）。如果虹吸支架装不上水平管，需用斜铁将虹吸支架开口撑开再安装，拆除虹吸弯管压板。

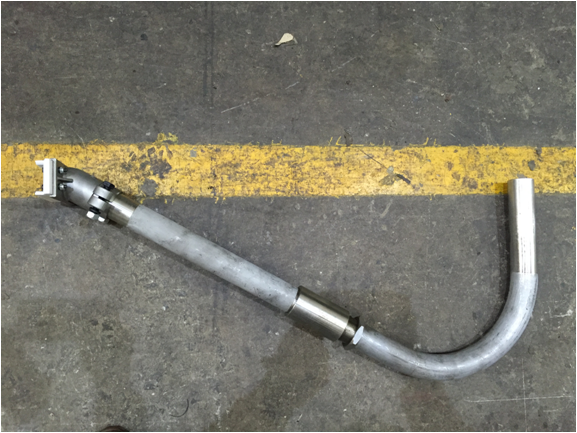

GS系列安装步骤：10.虹吸弯管与吸嘴组装
注意事项：吸嘴的方向（上排烘缸吸嘴方向对着纸机出纸的方向，下排烘缸吸嘴方向对着纸机网部方向）。

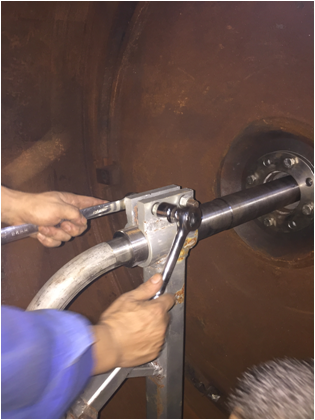

GS系列安装步骤：11.虹吸弯管与水平管组装
注意事项：检查水平管内部是否安装O型圈，安装中先拧紧虹吸支架连接水平管的螺栓，再拧紧虹吸支架与虹吸弯管连接螺栓（确保虹吸弯管与虹吸支架完全贴合，不符合需校正）。

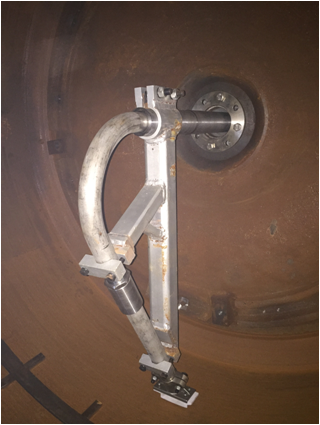

GS系列安装步骤：12.调整吸嘴高度
注意事项：建议用5mm的内六角扳手放在吸嘴下方，检测烘缸的圆整度（将调好间隙的虹吸弯管旋转360°找到最低点）。
详情请联系腾旋公司，免费热线400-9955-837
