H型水用旋转接头安装说明
H型水用旋转接头是平面密封，平衡式密封结构设计，依靠弹簧在旋转接头壳体内部推动静环起补偿密封磨损作用。相对于设备连接安装方式要求相对较低。

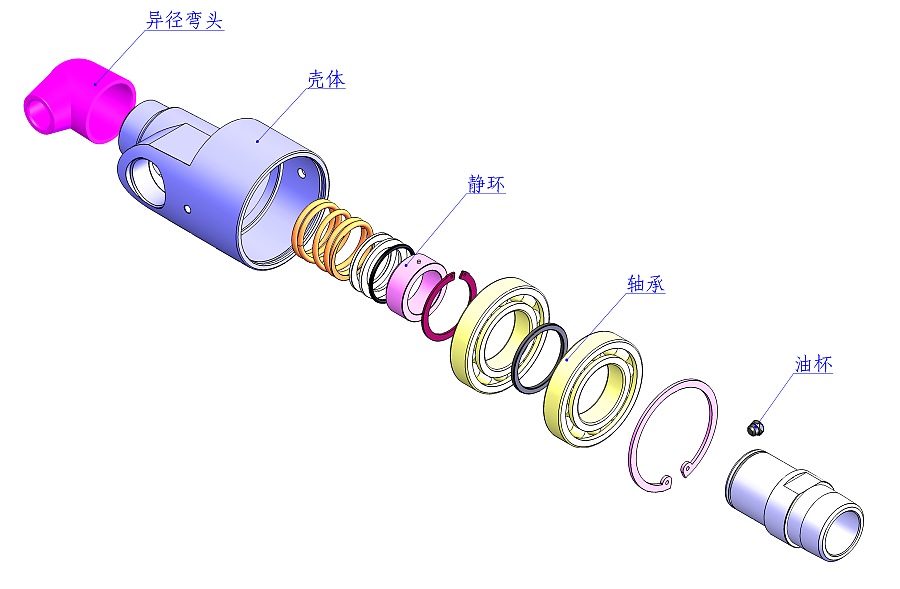

一、产品内部结构
二、安装步骤
1． 清理轴头，无毛刺、密封残留物；

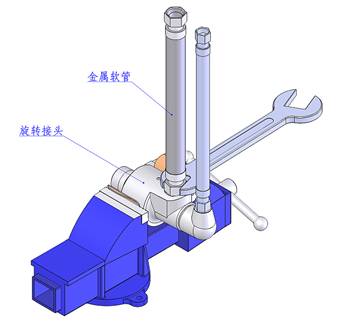

2． 接头用台虎钳夹住，装上金属软管；

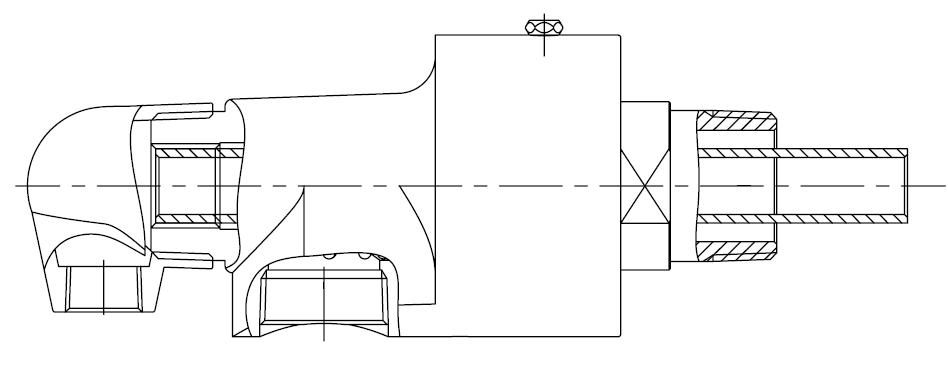

3． 连接内管；

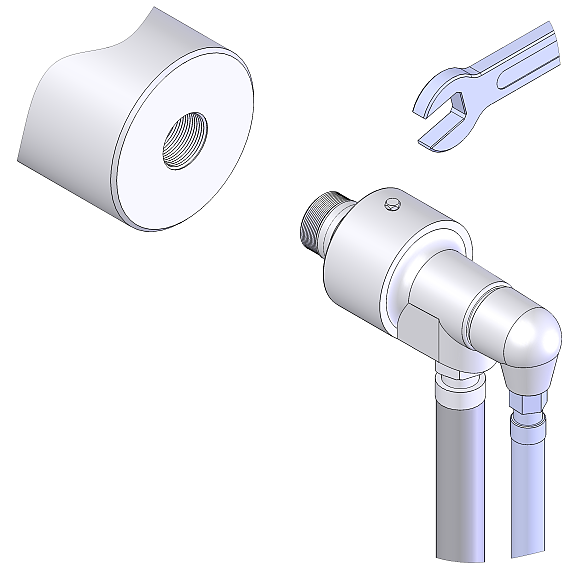

4． 将接头连接到轴头上，如果是法兰式连接则先将密封垫（紫铜垫）放于轴孔内，然后将接头跟内管有效连接（如果内管是虹吸弯管，则要保证虹吸吸嘴口竖直朝下），然后用螺丝将快换法兰和半分环连接到轴头上，对角预紧，再均匀用力上紧，力矩应该相同，安装完毕后快换法兰和轴头法兰之间应该有间隙。如果是螺纹式连接，则要加密封填料。
注意：法兰式要加密封垫；
5． 止转；有吊环的利用吊环止转，止转杆直径小于吊环口径2~3mm，在止转的基础上保证接头的自由摆动；
三．金属软管安装四、 注意事项
1． 安装过程中接头不可用敲击、碰撞、不小心的跌落都会造成密封石墨的损坏。
2不要外部添加固定装置，也不要被管道固定住，旋转接头连接在设备后由于加工精度及累计公差会造成运转中旋转接头的摆动。因此止转方式不可限制旋转接头的自由摆动。
3接头安装到轴头前，可拆卸式内管（固定式内管）先把内管和软管安装在旋转接头上，注意保护接头内部的轴承和密封件。
4内管和接头相连接时要小心，不要碰坏接头内部的易碎密封件。
5双通时，内管不可跳动及串动：（旋转式内管必须确保装配旋转接头前与辊子固定）跳动、串动会造成轴承的疲劳损伤，影响使用寿命
6排泄孔朝下（发现泄露时可以及时更换，避免因流体介质进入轴承造成轴承的损伤，增加维护成本）。
7装机后外部不可用水、油清洗。避免对轴承造成损坏
8有注油嘴的产品定期从注油孔给轴承加油。
详情请咨询江苏腾旋科技股份有限公司，免费热线：400-9955-837
