如图1 ～图2 所示：QQ型瓦楞纸机用高速旋转接头包括尾盖1、锥管螺纹内六角螺塞2、第一半分环3、第一密封垫4、法兰5、内六角圆柱头螺钉6、第一球面环7、弹簧座8、壳体9、平键10、圆柱螺旋弹簧11、第二球面环12、第二密封垫13、端盖14、弹簧垫圈15、六角头螺栓16、外管17、快换法兰18、第二半分环19、第三密封垫20、虹吸管21、外螺纹22、蒸汽侧孔23、支撑件24 等。

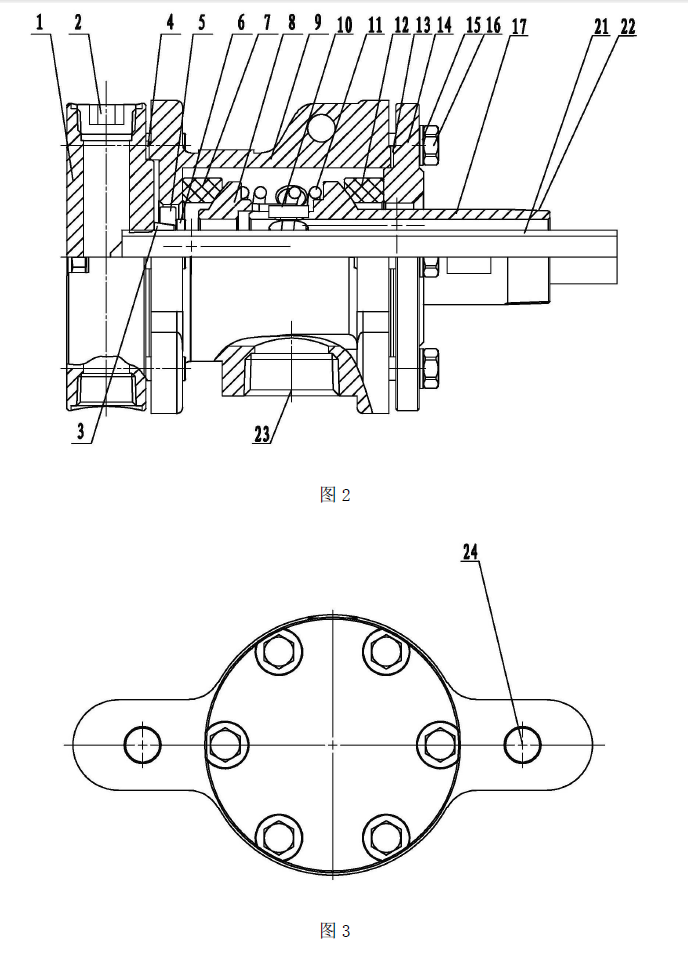

如图1、图2 所示，QQ型旋转接头包括壳体9，壳体9 的尾部安装尾盖1，壳体9 的端部安装端盖14，尾盖1 与壳体9 之间设置第一密封垫4，端盖14 与壳体9 通过弹簧垫圈15 和六角头螺栓16 紧固，在端盖14 与壳体9 之间设置第二密封垫13 ；在壳体9 中设置弹簧座8 和外管17，外管17 的尾部通过平键10 安装在弹簧座8 的内孔中，在壳体9 的尾部底端和端部分别设置第一球面环7 和第二球面环12，第一球面环7 的球面与弹簧座8 的底面相配合，第二球面环12 套设外管17 上、并且第二球面环12 的球面与外管17 外表面的球面相配合；在弹簧座8 上套设圆柱螺旋弹簧11，圆柱螺旋弹簧11 的一端顶住弹簧座8，另一端顶住外管17 外表面的凸起；在外管17 的内部设置虹吸管21，虹吸管21 的一端扦入尾盖1 的螺纹孔中，虹吸管21 的另一端伸入旋转烘缸中；在虹吸管21 与壳底9 之间设置第一半分环3 和法兰5，并通过内六角圆柱头螺钉6 压紧；在尾盖1 的侧孔处设置锥管螺纹内六角螺塞2，尾盖1 的侧孔与虹吸管21 连通；在壳体9 上设置蒸汽侧孔23，蒸汽侧孔23 与外管17 和虹吸管21 之间的管腔连通；在外管17 的头部设置连接结构，连接结构与旋转烘缸回转轴端连接；如图1 所示，连接结构包括套设在外管17 上的第二半分环19 和快换法兰18，通过快换法兰18 与旋转烘缸回转轴端法兰联接；如图2 所示，连接结构为设置在外管17 头部外圆周面上的外螺纹22，通过外螺纹22 与旋转烘缸回转轴联接；在外管17 头部的端面上设置第三密封垫20，用于外管17 与旋转烘换回转轴连接时实现密封；如图3 所示，在壳体9 的外侧设置支撑件24，保证在高速运转情况下转动平衡。

瓦楞纸机用高速旋转接头在使用时，通过外管17 头部的连接结构与旋转烘缸回转轴端连接，壳体9 上的蒸汽侧孔23 输入流体介质，流体介质由外管17 和虹吸管21 之间的空腔输入旋转烘缸内；旋转烘缸内的冷凝水能过虹吸管21 排出。

优点：（1）具有稳定壳体9 的支撑件24，保证在高速运转情况下转动平稳；第一球面环7 和第二球面环保证了密封性能并延长了使用寿命；（2）采用第一半分环3 和法兰5 作为虹吸管21 的内部固定支撑结构，在尾盖1 的固定和第一半分环3 的支撑下，保证了虹吸管21 在高速运转情况下不会发生断裂，确保了设备里的冷凝水及时排出，提高了蒸汽能源的利用率；（3）具有结构设计易标准化、系列化的优点，能根据用户联接结构的需要而应变；柱螺旋弹簧11 只需一个旋向（或左或右不限）改变了过去Q、RY 型结构弹簧需要左、右定向的麻烦，一旦装错旋向，易造成弹簧逆向受力而失效；（5）可以兼容低速、低压旋转接头的功能，降低客户单位使用成本；（6）外形美观，表面光洁，壳体无余量精密铸造，降低了机械加工成本。
