腾旋科技多关节旋转接头内部结构图

返回列表 来源:腾旋 查看手机网址
扫一扫!腾旋科技多关节旋转接头内部结构图扫一扫!
浏览:- 发布日期:2017-12-09 10:17:00【

多关节旋转接头

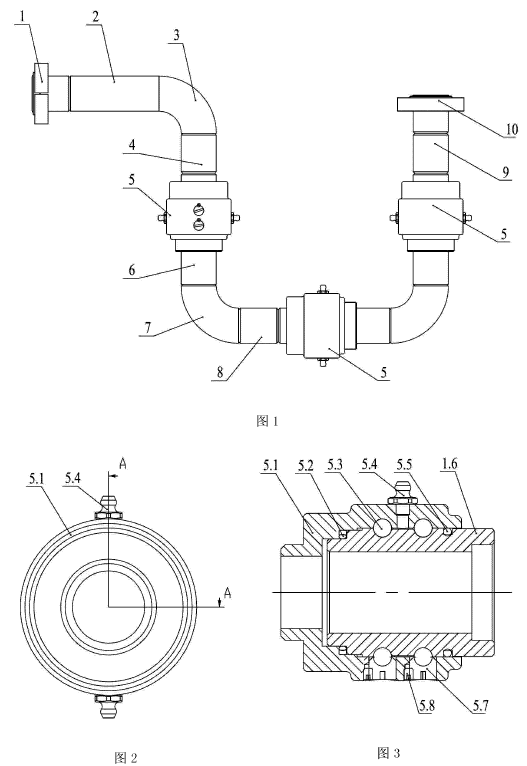

如图l、图3所示,腾旋科技多关节旋转接头主要由三个旋转关节5、第一主连接组件、第二主连接组件和两个关节间连接组件组成,其中一个旋转关节5通过第一主连接组件与静止管道或旋转/摆动设备连接,另一个旋转关节5通过第二主连接组件与旋转/摆动设备或静止管道连接,相邻旋转关节5之间通过关节间连接组件连接;关节间连接组件包括第一关节间直管6、关节间弯管7和第二关节间直管8,第一关节间直管6一端与一个旋转关节5-端连接,第一关节间直管6另一端与关节间弯管7一端连接,关节间弯管7另一端与第二关节间直管8-端连接,第二关节间直管8另一端与另一个旋转关节5-端连接。

如囹l所示,腾旋科技多关节旋转接头中,第一主连接组件是由主直管2、4、主弯管3和法兰l组成,一主直管4的两端分别连接主弯管3和旋转关节5,另一主直管2的两端分别连接主弯管3和法兰l,法兰l与静止管道或旋转/摆动设备连接。第二主连接组件主要由主直管9和法兰10组成,主直管9-端与旋转关节5连接,主直管9另一端连接法兰10,法兰10再与旋转/摆动设备或静止管道连接。

从图l中可以看出,第一主连接组件和第二主连接组件结构形式有所不同,它们的区别在于第二主连接组件没有主弯管3,第二主连接组件适用于不需要转弯的场合。在实际使用中,两种结构的主连接组件可根据实际连接需要灵活选择。

通过上述各部件之间的连接,就构成了多方向可以同时转动和摆动的多关节旋转接头。根据转动功能的要求还可以有更多旋转关节5的其它布局,或旋转关节5互相平行的布局等。

腾旋科技多关节旋转接头中,旋转关节5的结构如图2所示,其主要由壳体5.1、组合密封环5.2、钢球5.3、油嘴5.4、密封圈5.5、外管5.6、钢球堵塞5.7和防松螺钉5.8组成,壳体5.1中心设有通孔,通孔的内壁上设有两个内台肩和两道内半妹形环槽;外管5.6装配在壳体5.1的通孔内,外管5.6的外壁上设有一外台肩、两道外半球形环槽和一道密封圈槽;外管5.6的外台肩与壳体5.1的内台肩相对应,在外台肩与内台肩之间装有组合密封环5.2;外管5.6的外半球形环槽与壳体5.1的内半球形环槽位置对应,在外半球形环槽与内半球形环槽之间装有多个钢球5.3;外管5.6上的密封圈槽内装有密封圈5.5;壳体5.1上设有与内半球形环槽位置对应的装球螺孔,该装球螺孔是装入钢球5.3的通道,装球螺孔用钢球5.3堵盖堵住,钢球5.3堵盖用钢球5.3螺钉固定。
