腾旋科技|导热油旋转接头的结构特点

返回列表 来源:腾旋 查看手机网址
扫一扫!腾旋科技|导热油旋转接头的结构特点扫一扫!
浏览:- 发布日期:2018-07-12 10:46:27【

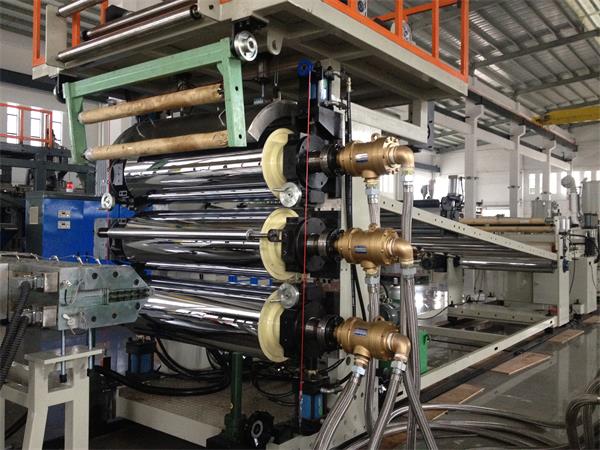

    导热油旋转接头是一种将高温导热油介质从静态系统输入到动态旋转系统的过渡连接密封装置。广泛应用于合成革、PVC、超纤革、贴合设备、塑料压延、密炼机、液压设备、涂层机械、造纸机械、包装机械、化工、橡胶机械、纺织、印染、玻璃、淀粉、石油、医药、洗涤、烟草、干燥、电力和食品机械等使用高温油或蒸汽的设备。

导热油旋转接头

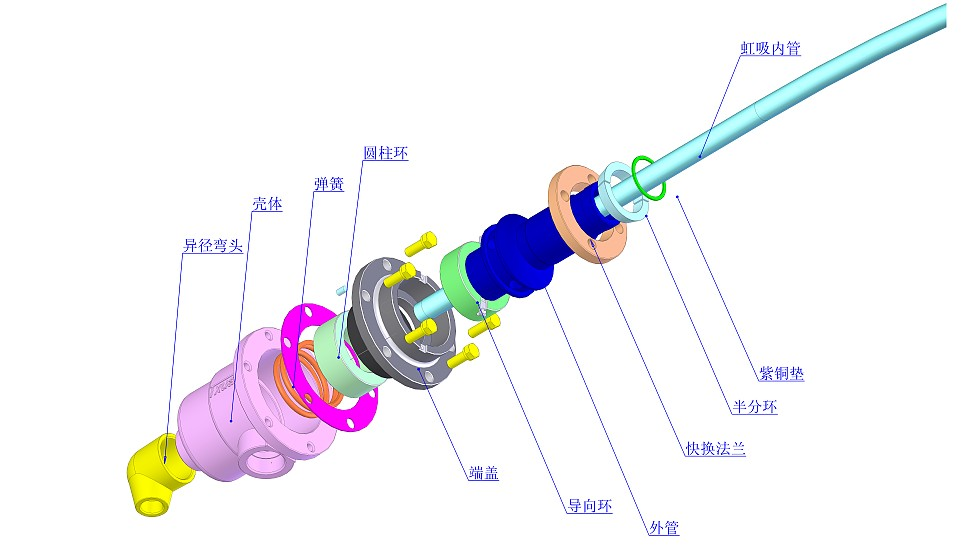

腾旋科技S系列旋转接头是球面密封结构,自支撑、外部补偿设计。依靠弹簧推动壳体沿轴向向后的位移起补偿密封磨损的作用,完成内部介质与外界空气的密封隔离。因此需要合理的安装方式及定期的维护保养确保产品在设备中的使用。

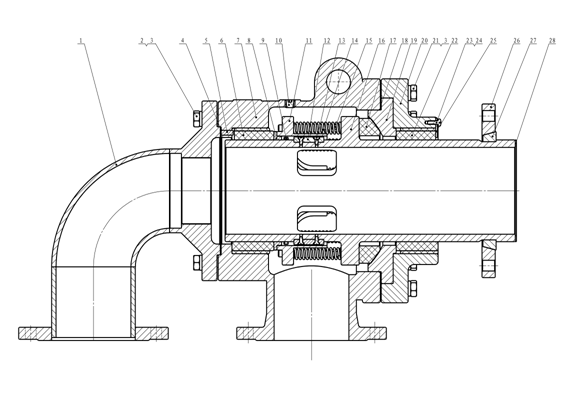

1.尾盖2.螺栓3.弹簧垫4.密封垫5.圆柱销6.圆柱环7.壳体8.弹簧垫片9.O型圈10.内六角堵头11.弹簧座12.止转键13.内六角螺钉14.弹簧15.弹簧导杆16.外管17.球面环18.密封垫19.球形端盖20.端盖21.螺栓22.导向环23.内六角螺钉24.弹垫25.止转垫片26.快换法兰27.半分环28.紫铜垫
