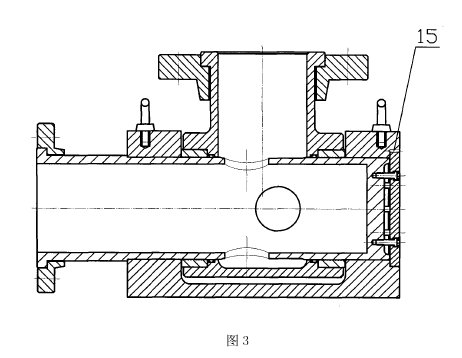

图2为腾旋科技层流冷却旋转接头立体外观图。
图3为腾旋科技层流冷却旋转接头在外管不转动时结构示意图。

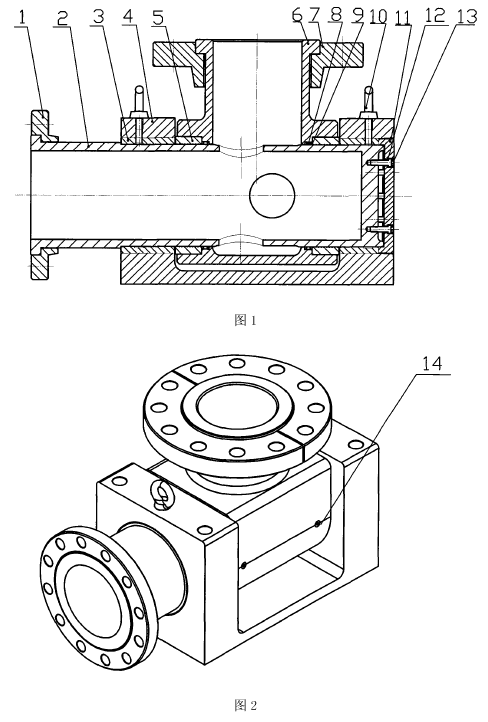

如图l～2所示：是腾旋科技层流冷却旋转接头在摆管6可摆动，外管2可转动时的结构示意图。重载荷摆／转型旋转接头，包括支座4、位于支座4两端孔内的支座轴衬3、位于支座4中间且通过摆管轴衬5安装的摆管6、位于摆管轴衬5内的密封圈8与密穿过支座4、支座轴衬3、摆管轴衬5、密封圈8、密封垫9而支撑于支座轴衬3中的外管2，其特征是：外管2外壁上开有通孔，摆管6与外管2始终保持连通状态。
外管2表面镀有耐磨层；外管2与支座轴衬3、摆管轴衬5的表面为刚性外管2的一端设有法兰l，用于与转动设备的法兰连接；另一端支撑于支座轴衬3且通过弹簧垫圈12、内六角螺钉13与外管底盖II相连。支座4靠上平面设有吊环10，方便拿取本重载荷摆／转型旋转接头。支座4靠上平面四个角上还设有长通孔，用于与设备基体的紧固。
摆管6端部设有对开法兰7，用于与摆动设备的法兰连接。支座轴衬3与摆管轴衬5内表面设有交叉螺纹润滑槽、外表面设有注油孔，加油孔与交叉螺纹润滑槽相连，使外管2与支座轴衬3、摆管轴衬5保持润滑状态。摆管6外表侧面设有加油孔螺塞14，去掉螺塞14后，可以方便的在支座轴衬3与摆管轴衬5表面注入润滑油。
如图3所示，是腾旋科技层流冷却旋转接头在摆管6可摆动，外管2不可转动时的结构示意图。当外管2不需要转动耐，在支座4的两端孔内省去支座轴衬3，减小支座4两侧孔径，在外管底盖II与支座4侧面连接处安装若干止转销15。
使用时，外管2通过法兰l与转动设备连接，摆管6通过对开法兰7与摆动设备连接。流体介质从外管2或摆管6进入，经过外管2外壁的通孔后，从摆管6或外管2流出。
